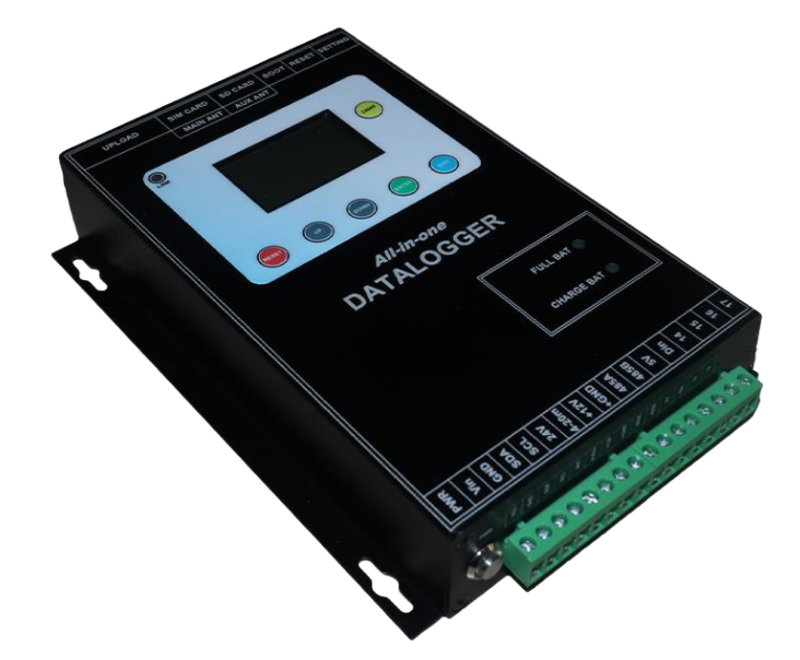

Datalogger DL-03 là sản phẩm bộ ghi số liệu tích hợp cao cấp, đã bao gồm tất cả các thành phần cơ bản của một tủ trạm quan trắc (datalogger; Bộ sạc và Pin; Wifi/Bluetooth/Module 4G/LORA). Nhờ đặc điểm nối trội này, nó mang đến nhiều khả năng nổi bật như:
- Bộ vi điều khiển mạnh với 3 lõi bao gồm 2 lõi chính và 1 lõi năng lượng thấp mang đến khả năng xử lý đa nhiệm và tối ưu khả năng tiêu thụ năng lượng.
- Bao gồm đầy đủ các tiêu chuẩn của một datalogger như đồng hồ RTC độc lập độ chính xác cao, thẻ nhớ SD ngoài để lưu trữ số liệu backup.
- Đầy đủ các giao tiếp với cảm biến phổ thông như RS232/RS485 Modbus, analog in 24bit, 4-20mA,0-5V, 0-10V, SDI12, cổng DI tốc độ cao, điều khiển relay và có thể mở rộng giao tiếp thiết bị qua I2C .
- Tích hợp sẵn truyền thông Wifi, GSM/2G/4G, Bluetooth;
- Tích hợp sẵn mạch sạc pin và pin lithium thông minh giúp datalogger hoạt từ 45 – 60 ngày trong trường hợp mất nguồn cấp chính
- Cấu hình thông số đơn giản qua Wifi AP, tích hợp hoàn chỉnh với IoT platform server hoặc kết nối trực tiếp tới server khách hàng, mang đến khả năng tiếp cận toàn diện của server.
- Tự động gửi lại dữ liệu khi đường truyền bị gián đoạn, hoặc truy xuất dữ liệu từ thẻ nhớ
- Năng lượng thấp và tuổi thọ vượt trội có thể lên đến 10 năm (nhờ công suất toàn trạm có thể giảm còn 20÷40mW).
| CHỈ TIÊU |
THÔNG SỐ |
| Vi điều khiển |
01 Dual Core 32bit 240MHz and 01 Ultralow Core, 448KB ROM,520KB SRAM, 16 KB SRAM RTC, 16MB FLASK |
| Bộ nhớ |
- 01 khe cắm thẻ SD card mặc định 4GB (hỗ trợ tối đa 32GB)
- Cho phép truy xuất dữ liệu từ thẻ nhớ
|
| Đồng hồ thời gian thực |
RTC độc lập độ chính xác theo giây với pin Lithium ngoài |
| Module truyền tin tích hợp sẵn |
- GSM/2G/4GLTE: 1 sim (tương thích với SIM điện thoại di động các nhà mạng hiện có tại Việt Nam)
- Tốc độ truyền tin LTE: tối đa 10Mbps (DL), 5Mbps (UL)
- Tự động reset hệ thống, chống treo sim, hoặc qua phần mềm
- Wifi: 802.11 b/g/n/e/
- Bluetooth: BR/EDR & BLE v4.2 (tuỳ chọn)
- LORA (tùy chọn)
- Kèm anten SMS/2G/3G/4G
|
| Giao tiếp |
- 01 RS232/RS485 Modbus
- 01 đầu vào số DI: Tốc độ tối đa 10kHz
- 01 đầu ra relay 12V: 01 điều khiển tải 30VDC/220V-3A
- 04 cổng vào tương tự 24bit: 4-20mA, 0-5V, 0-10V, 0-20V
- 01 cổng SDI12 (optional)
- 01 cổng 4V liên tục (optional)
- 01 cổng ra I2C
- 02 nguồn điều khiển 24V, và 12V cách ly
- Màn LCD 182×64 graphical và phím bấm
|
| Giao thức truyền tin |
- MQTT, FTP, HTTP, Platform IoT
- Cập nhật firmware qua internet (OTA)
- Kết nối trực tiếp đến máy chủ khách và/hoặc đến platform LASI
|
| Cấu hình datalogger |
Cấu hình tại chỗ qua Wifi AP
Cấu hình từ xa qua platform LASI
|
| Chuẩn dữ liệu đầu ra |
ASCII, CSV |
| Tích hợp sẵn mạch quản lý pin và pin |
Bộ sạc:
- Công suất 1.2A, 4.2V max
- Nguyên lý sạc: Constant tự động chuyển chế độ float khidung lượng trên 90%
- Bảo vệ hệ thống sạc thông minh: Bảo vệ ngắn mạch, quádòng, quá áp, thấp áp cho pin Lithium
Pin: số lượng 2 pin Lithium, tổng dung lượng 6600mAh 3.7V (thời gian hoạt động trường hợp mất nguồn/tấm pin từ 40-60 ngày)
|
Nguồn cấp
|
- Chuẩn 5-8V
- Mở rộng qua qua modun nguồn đi kèm 9-36VDC/220VAC (tùy chọn)
|
| Vật liệu vỏ |
- Vật liệu: Nhôm cao cấp
- Trọng lượng: nhẹ, chịu nhiệt cao, chống rỉ sét hoàn hảo
- Chống ẩm bo mạch
|
| Mạch giám sát độc lập |
- Mạch giám sát toàn hệ thống (vi điều khiển, SIM) tự reset khihệ thống bị treo
- Thiết bị tự động khôi phục trạng thái hoạt động khi gặp sự cố
|
| Bảo vệ |
- Cầu chì e-fuse bảo vệ quá áp, thấp áp, quá tải, quá dòng,chống sét TVS
- Giám sát nhiệt hệ thống datalogger (bo mạch, pin)
- Chống nhiễu hệ thống bo mạch, nguồn, cổng đầu vào/ra
|
Loại anten
|
SMA cái cho wifi và SIM |
| Phương pháp lắp |
Có tai treo |
| Công suất tiêu thụ |
Tính năng tiết kiệm năng lượng tối ưu đạt 20mW÷40mW cho trạm quan trắc cơ bản (mưa, mực nước, không khí) với ốp đo 10 phút |
| Các phụ kiện đi kèm |
Anten 2G/3G/4G hoặc Wifi SMA |
