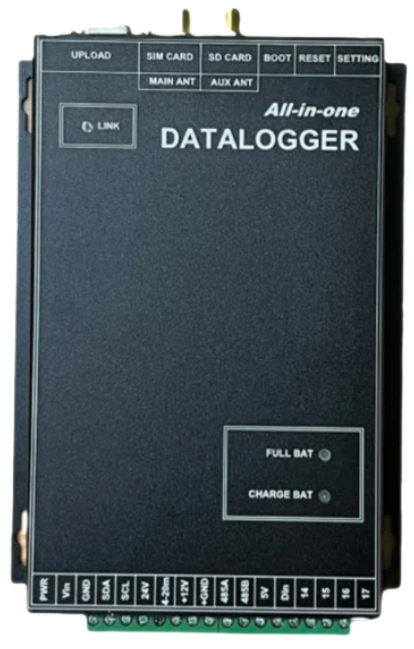

Datalogger DL-01 là datalogger tích hợp cao cấp, chuyên dùng cho các trạm đo mưa, với các đặc điểm sau:
- Bộ vi điều khiển với 3 lõi bao gồm 2 lõi chính và 1 lõi năng lượng thấp mang đến khả năng xử lý đa nhiệm và tối ưu khả năng tiêu thụ năng lượng
- Bao gồm đầy đủ các tiêu chuẩn của một Datalogger như đồng hồ RTC độc lập độ chính xác cao, thẻ nhớ SD ngoài để lưu trữ số liệu backup
- Đầy đủ các giao tiếp với cảm biến phổ thông như RS-232, RS-485, SDI-12, Analog 8 cổng tùy biến 0~5V / 1~5V / 0~20mA / 4~20mA, Digital Input 8 cổng hỗ trợ đầu vào thụ động / chủ động
- Tự động điều khiển relay / đèn cảnh báo khi giá trị đo vượt ngưỡng
- Tích hợp sẵn truyền thông Wifi, GSM/3G/4G, SMS; hỗ trợ truyền dữ liệu qua TCP/IP và UDP
- Cấu hình các thông số logger, cảm biến, kết nối đơn giản qua Wifi AP
- Tự động gửi lại dữ liệu khi đường truyền bị gián đoạn, hoặc truy xuất dữ liệu từ thẻ nhớ
- Đã bao gồm hệ thống quản lý sạc và pin nguồn
- Năng lượng thấp và tuổi thọ vượt trội
| CHỈ TIÊU |
THÔNG SỐ |
| Vi điều khiển |
01 Dual Core 32bit 240MHz and 01 Ultralow Core, 448KB ROM, 520KB SRAM, 16 KB SRAM RTC, 16MB FLASH |
| Bộ nhớ ngoài |
SD card 32GB |
| Đồng hồ thời gian thực |
RTC sử dụng nguồn pin lắp bên trong thiết bị |
| Truyền tin |
Hỗ trợ truyền thông: 3G, 4G, SMS, Wifi
Hỗ trợ giao thức truyền dữ liệu: TCP/IP, UDP
01 SIM, tương thích với SIM điện thoại di động các nhà mạng tại Việt Nam
Kèm anten 3G/4G/SMS cho điều kiện sóng yếu
|
| Giao tiếp |
- 01 cổng giao tiếp Modbus RS485/RS232
- 01 cổng SDI-12
- 01 cổng USB 2.0
- 01 ON/OFF điều khiển
- 01 cổng 12V-SW
|
| Đầu vào Analog (tuỳ chọn) |
Max 8 cổng Analog 4-20ma, 0-5V, 0-10V |
| Đầu vào Digital (tuỳ chọn) |
Max 8 cổng DI |
| Truyền tin |
- Giao thức truyền tin: FTP, TCP/IP, UDP, HTTP, MQTT
- Chuẩn định dạng dữ liệu: ASCII, JSON/CSV/TXT File
- Cấu hình Datalogger tại chỗ bằng Wifi AP:
- Cầu hình logger (chế độ chạy, tần suất truyền tin..)
- Cấu hình với các giao tiếp cảm biến
- Cấu hình mạng và protocol truyền tin
- Nạp firmware tại chỗ
- Tần suất đọc cảm biến và truyền số liệu từ 1 phút đến 60 phút do người dùng tùy chỉnh
- Thời gian điều khiển cảm biến đo: từ 1 giây đến 24 giờ, do người dùng tùy chỉnh
- Truyền lại dữ liệu lên Server trong thời gian mất kết nối (offline)
- Cấu hình tham số logger và Firmware OTA từ xa qua platform (option)
|
| Nguồn cấp và công suất trạm |
- 2 pin Lithium-ion 3.7VDC/6.8Ah
- Bộ điều khiển sạc tích hợp sẵn
- Nguồn DC 7-28VDC tối thiểu 0.5A hoặc nên chọn tấm pin mặt trời 12VDC công suất 6-12W Công suất tiêu thụ toàn trạm bình quân 20mW (ốp đo mưa 5 phút)
|
| Điều kiện hoạt động |
Nhiệt độ: -10℃ đến +80℃
Độ ẩm: 0-10
|
| Vật liệu vỏ |
Vật liệu: nhôm cao cấp
Trọng lượng: nhẹ, chịu nhiệt cao, chống rỉ sét hoàn hảo
|
| Mạch giám sát độc lập |
Mạch giám sát toàn hệ thống (vi điều khiển, SIM) tự reset khi hệ thống bị treo |
| Bảo vệ |
Cầu chì e-fuse bảo vệ quá áp, thấp áp, quá tải, quá dòng
Giám sát nhiệt hệ thống Datalogger (bo mạch)
Chống nhiễu hệ thống bo mạch, nguồn, cổng đầu vào/ra
|
