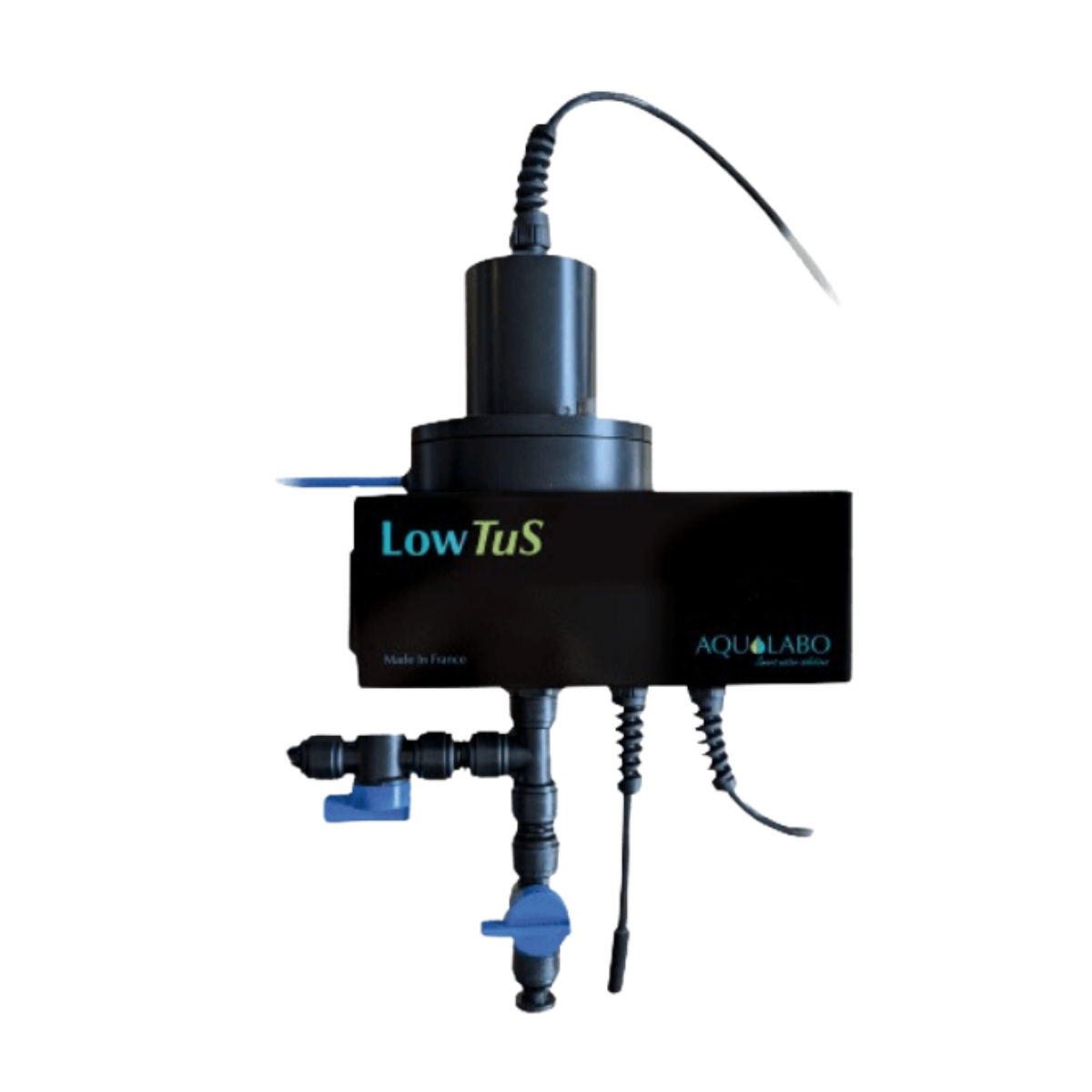

Cảm Biến Đo Độ Đục Trong Nước LowTus

Ứng Dụng
– Phương pháp đo độ đục Nephelometric tán xạ ánh sáng 90 độ – ISO 7027.
– Dải đo: 0-10 NTU; 0-100 NTU.
– Truyền thông kỹ thuật số Modbus RS-485.
– Tự động làm sạch bộ phận quang học.
– Kiểm tra hoạt động bằng chuẩn rắn (Solid Tare)
– Là một nhà sản xuất lớn của Pháp chuyên về thiết kế và chế tạo các cảm biến đo lường dành cho kiểm soát chất lượng nước trong hơn 70 năm, thương hiệu Ponsel thuộc công ty AQUALABO giới thiệu cảm biến số đo độ đục thấp mới LowTuS, dùng cho các phép đo độ đục dải thấp trong quy trình sản xuất nước uống.

Nguyên Lý Đo

– Nguyên lý đo Cảm Biến Đo Độ Đục Trong Nước LowTus dựa trên việc đo độ khuếch tán ánh sáng hồng ngoại ở góc 90° (ISO 7027) và cho phép theo dõi liên tục phép đo độ đục trong các dải đo thấp.

– Cảm biến đo độ đục thấp mới tích hợp một hệ thống cơ khí mới để tự động làm sạch buồng đo. Hệ thống này ngăn chặn sự tích tụ chất bẩn trong vùng đo và trên các tế bào quang học tán xạ và bức xạ hồng ngoại.

Sản Xuất Tại Pháp

– Một hệ thống khử bọt khí tự động ngăn chặn bọt khí bám vào các cửa sổ quang học để không gây ra lỗi đo.

– Việc hiệu chuẩn có thể được thực hiện bằng cách sử dụng dung dịch chuẩn độ đục (Formazine) và kiểm tra chức năng nhanh chóng bằng tế bào tham chiếu (Solid Tare) được cung cấp kèm theo mỗi cảm biến (phiên bản Premium), giúp quá trình kiểm tra dễ dàng và có thể tái lập hơn.

Truyền thông số/Bộ chuyển đổi tích hợp

– Cảm biến đo độ đục thấp mới kết nối với mọi loại bộ ghi, bộ chuyển đổi, hệ thống quản lý từ xa hoặc PLC bằng cách sử dụng đầu vào Modbus RS-485. Nhờ khả năng đánh địa chỉ cảm biến (sensor indexing), có thể kết nối hơn 200 cảm biến với một bộ ghi.

– Khả năng chống nhiễu: tiền khuếch đại tích hợp trong cảm biến và xử lý tín hiệu số.

– Tất cả dữ liệu hiệu chuẩn, lịch sử, người dùng và đo lường được xử lý trực tiếp trong Cảm biến đo độ đục thấp mới và được truyền qua Modbus RS-485.

Các phép đo

– Nguyên lý đo: Khuếch tán hồng ngoại ở 90° – ISO 7027
– Dải đo: 0-10 NTU; 0-100 NTU & Tự động chọn dải
– Độ phân giải:
0,0001 NTU cho [0,0002 đến 9,9999 NTU]
0,001 NTU cho [10,000 đến 100,00 NTU]
– Độ chính xác:
Dải thấp: +/-2% giá trị đọc hoặc 0,03 NTU*
Dải cao: +/-5% hoặc 0,2 NTU*
*Giá trị lớn nhất
– Nhiệt độ: NTC
– Độ chính xác nhiệt độ: +/- 0.5°C
– Loại detector: Photodiode Si
– Nguồn sáng: LED hồng ngoại 850 nm
– Tần suất đo: tối thiểu 0.75 giây (chỉ đo), 6 giây (đo + làm sạch)
– Cấp bảo vệ: IP65
– Áp suất tối đa: 3.5 bar
– Lưu lượng nước: 100 ml/phút đến 1500 ml/phút
– Nhiệt độ hoạt động: 0-40°C
– Nhiệt độ bảo quản: 0-50°C
– Khối lượng: 1800 – 2000g tùy thuộc vào phiên bản

Thiết bị

– Thân: Polycarbonate, POM-C, PE, polyamide
– Cửa sổ quang học: Silica nung chảy
– Cáp: Dây trần có vỏ bọc polyurethane
– Vòng đệm: Nitrile
– Bộ phận gạt: Silicon, Thép không gỉ
– Vật liệu tiếp xúc với nước:
– Buồng đo: POM-C, Silica nung chảy, Nitrile
– Bộ phận gạt: Silicon, Thép không gỉ
– Cáp: 9 dây dẫn được che chắn với chiều dài 3, 7 và 15m. Các chiều dài khác theo yêu cầu
– Giao diện tín hiệu: Modbus¹ RS-485
– ¹ Cảm biến phản hồi trong Modbus ngay cả khi ở chế độ chờ.
