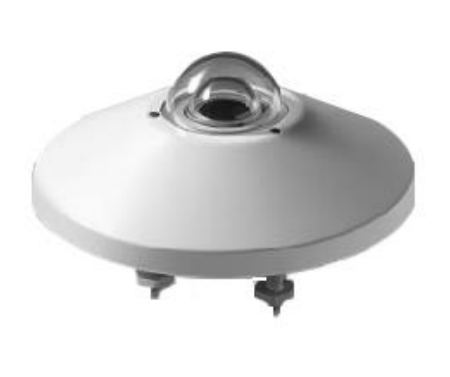

Cảm biến bức xạ mặt trời toàn phần RSG2std-S

Hãng sản xuất: NESA

Model: RSG2std-S

Thông số nổi bật

  • Cảm biến Class A (Chuẩn thứ cấp) sử dụng cảm biến nhiệt điện, độ lệch tín hiệu thấp (< 7 W/m²)
  • Tuân thủ các tiêu chuẩn ISO 9060 và WMO
  • Thiết kế nhỏ gọn, trọng lượng nhẹ, cấp bảo vệ IP67
  • Dải đo: 0 – 2000 W/m²
  • Dải phổ: 0,3 – 3 µm (phù hợp phổ bức xạ mặt trời Air Mass AM1.5G)
  • Độ nhạy cao: khoảng 10 µV/(W/m²)
  • Đáp ứng các tiêu chuẩn CE

Mô tả sản phẩm

Cảm biến bức xạ mặt trời toàn phần Class A (Secondary Standard Pyranometer) sử dụng công nghệ thermopile kép (double thermopile), được thiết kế để đo thành phần bức xạ mặt trời toàn phần trong dải phổ từ 0,3 µm đến 3 µm, dựa trên nguyên lý cosine correction.

Thiết bị tuân thủ tiêu chuẩn WMO, phù hợp cho các lĩnh vực:

  • Quan trắc khí tượng và môi trường
  • Giám sát bức xạ mặt trời
  • Nghiên cứu khoa học
  • Hệ thống điện mặt trời (PV)

Cảm biến đáp ứng các tiêu chuẩn IEC 60904 và IEC 61724, giúp trở thành lựa chọn lý tưởng cho các ứng dụng quang điện yêu cầu độ chính xác cao.

Nhờ hỗ trợ nhiều loại tín hiệu đầu ra tiêu chuẩn (điện áp hoặc dòng điện) cùng tùy chọn giao tiếp RS485 với giao thức Modbus (MCS option), thiết bị có thể dễ dàng tích hợp với hầu hết các hệ thống thu thập dữ liệu và giám sát.

Cảm biến cũng có phiên bản tích hợp bộ gia nhiệt và thông gió theo tiêu chuẩn IEC 61724-1, giúp nâng cao độ chính xác trong điều kiện thời tiết khắc nghiệt.



Thông số Giá trị
Dải đo Tối đa 2000 W/m² (ngõ ra tự nhiên); 0 – 2000 W/m² (ngõ ra chuẩn hóa)
Dải phổ 0,3 – 3 µm
Độ nhạy điển hình 10 µV/(W/m²) trên góc khối 2π sr
Tín hiệu đầu ra điển hình 10 mV/(kW/m²)
Độ phân giải < 2 W/m²
Thời gian đáp ứng < 10 giây
Độ lệch điểm 0 (Zero Offset) < 7 W/m² (tại 200 W/m²); < ±2 W/m² (ΔT = 5 K/h)
Độ ổn định dài hạn (1 năm) < ±0,8%
Sai số đáp ứng cosine ≤ ±10 W/m²
Sai số do nhiệt độ (ΔT 50K) < 2%
Độ phi tuyến < ±0,5%
Sai số do góc nghiêng (0–90°) < ±0,5%
Độ không đảm bảo đo hằng ngày (Expected Daily Uncertainty) < 2%
Loại cảm biến Double Thermopile (cảm biến nhiệt điện kép)
Ngõ ra tín hiệu 10 µV/W/m² từ thermopile; tùy chọn 0–2 VDC, 4–20 mA hoặc RS485 Modbus (phiên bản MCS)
Điều kiện làm việc -40 đến +80°C
Trở kháng đầu ra < 900 Ω
Bảo vệ Chống đảo cực nguồn và chống xung quá độ
Vật liệu chế tạo Nhôm anod hóa và thép không gỉ
Nguồn cấp & công suất tiêu thụ Phiên bản ngõ ra tự nhiên (N) không cần nguồn cấp; các phiên bản khác sử dụng 10–30 VDC, công suất tiêu thụ < 0,1 W
Khối lượng < 850 g
