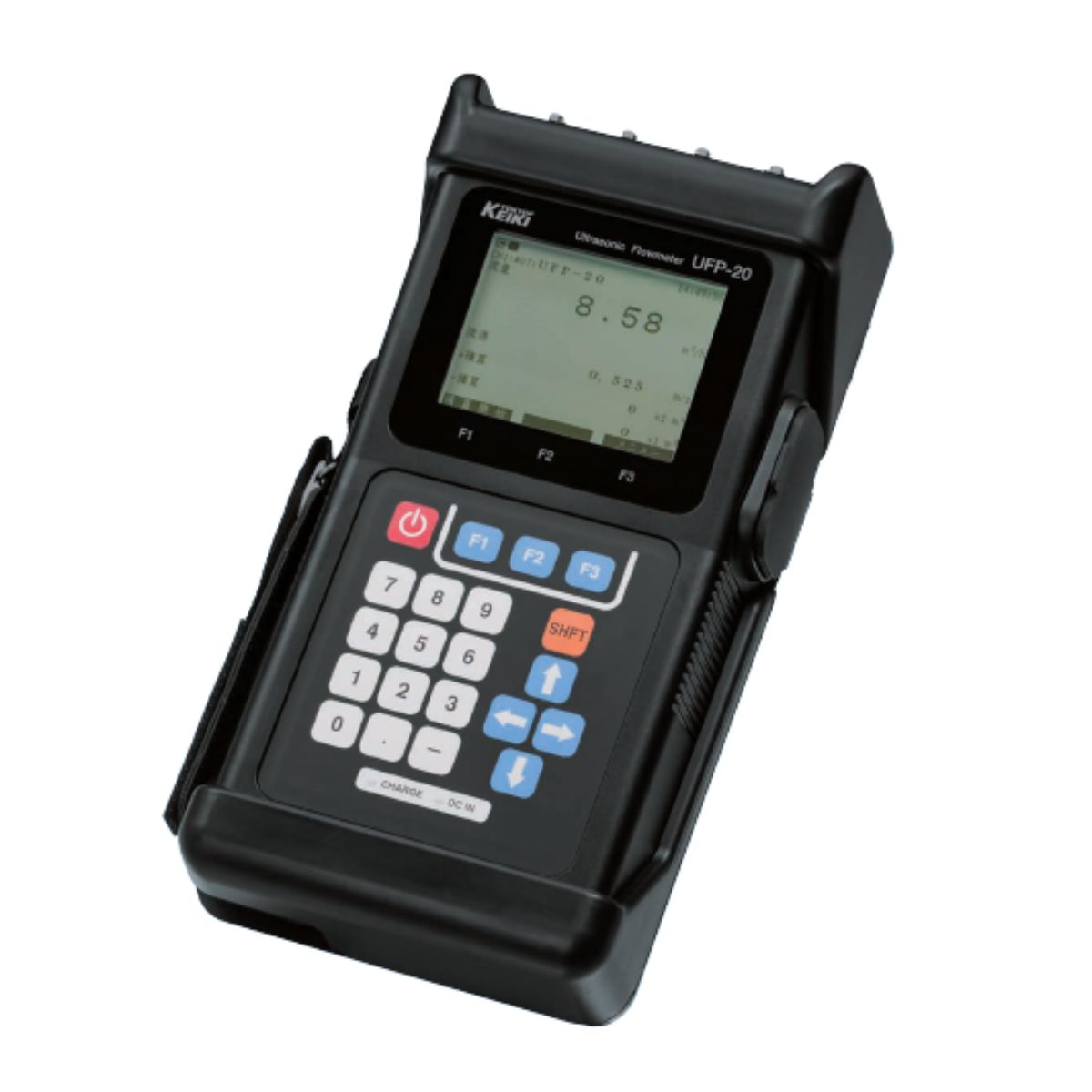

Thiết Bị Đo Lưu Lượng Di Động UFP – 20

Tính năng của thiết bị đo lưu lượng di động UFP – 20

Chức Năng Đo Lưu Lượng Đa Kênh
Cấu hình dễ dàng cho đo 2 kênh hoặc 2 đường đo.

Chức Năng Đồng Hồ Năng Lượng
Đo lưu lượng năng lượng khi sử dụng tùy chọn cảm biến nhiệt độ Pt-100 RTD.

Chức Năng Giám Sát Tín Hiệu Nhận
Xác nhận trực quan chất lượng tín hiệu nhận (“Tốt” hoặc “Không tốt”).

Cấu Trúc Chống Thời Tiết IP65
Đạt tiêu chuẩn chống nước/bụi IP65 ngay cả trong khi đo.

Chuyển Dữ Liệu Qua Bộ Nhớ USB
Dữ liệu ghi trong UFP-20 có thể được chuyển sang máy tính thông qua thiết bị USB.

Đo lường

Phương pháp: Phương pháp chênh lệch thời gian truyền xung siêu âm

Dải đường kính ống: DN 13 mm – 5000 mm

Độ chính xác:

Vận tốc ≥ 1 m/s: ±2,0% giá trị đọc (±2,0% ±5,0%) (*1)

Với cảm biến cỡ trung bình: ±1,5% giá trị đọc

Với cảm biến cỡ lớn: ±1,0% giá trị đọc

Vận tốc < 1 m/s: ±0,02 m/s (±0,02 m/s ~ ±0,05 m/s) (*1)

Với cảm biến cỡ trung bình: ±0,015 m/s

Với cảm biến cỡ lớn: ±0,01 m/s

Đầu dò

Cảm biến nhỏ: DN 13 mm (*2) ~ 90 mm (khuyến nghị cho DN 20 mm ~ 50 mm với ống có tính suy giảm âm như ống mạ kẽm)

Cảm biến trung bình: DN 100 mm ~ 250 mm

Cảm biến lớn: DN 300 mm ~ 5000 mm

Nhiệt độ làm việc:

Cảm biến nhỏ: -20°C ~ 120°C

Cảm biến trung bình: -20°C ~ 120°C

Cảm biến lớn: -20°C ~ 80°C

Chiều dài cáp: 7 m tiêu chuẩn (có thể mở rộng tối đa 157 m)

Đầu vào nhiệt độ

Hỗ trợ tối đa 4 cảm biến RTD (Pt-100)

Đầu ra

Đầu ra analog: 1 cổng; tín hiệu 4-20 mA (tải tối đa 550 Ω)

Ghi dữ liệu

Dữ liệu được ghi nội bộ và truyền ra dưới định dạng CSV thông qua bộ nhớ USB.

Chức năng

Giao diện cài đặt dễ dàng với trình hướng dẫn cài đặt (Installation Wizard)

Tự chẩn đoán lỗi

Cắt lưu lượng thấp (Low Flow Cut)

Hiệu chỉnh điểm không (Zero Shift)

Hiệu chuẩn khoảng đo (Span Compensation)

Đo 2 kênh / 2 đường đo (với cặp cảm biến bổ sung)

Chức năng đo độ dày thành ống

Phạm vi: 1 mm – 100 mm

Độ chính xác: ±0,1 mm hoặc ±1,5% giá trị đọc

Đo vận tốc sóng âm

Phạm vi: 500 m/s – 3000 m/s

Độ chính xác: ±5%

Lọc tín hiệu (Filtering)

Giám sát dạng sóng tín hiệu (Echo Waveform Monitor)

Hỗ trợ đa ngôn ngữ (Anh, Pháp, Đức, Ý, Bồ Đào Nha, Nga, Tây Ban Nha, Thổ Nhĩ Kỳ)

Chuyển đổi đơn vị hệ mét/Anh (inch, gallon hoặc barrel)

Cấp bảo vệ

Theo tiêu chuẩn IEC 60529 IP65 (cho cả bộ điều khiển chính và đầu dò)

Pin bên trong

Thời lượng hoạt động tối đa: 8 giờ

Thời gian sạc nhanh: 4 giờ

Thông tin sản phẩm và thông số kỹ thuật chỉ mang tính chất tham khảo và có thể thay đổi mà không cần thông báo trước
