Hãng sản xuất: Kipp & Zonen
Model: SOLYS
SOLYS Gear Drive là máy theo dõi Mặt Trời cao cấp, được thiết kế để hoạt động trong mọi điều kiện thời tiết và tại mọi khu vực địa lý. Thiết bị kế thừa các tính năng của SOLYS2 và được nâng cấp mạnh mẽ, phù hợp cho tải trọng lớn và môi trường khí hậu khắc nghiệt nhất. SOLYS Gear Drive có đủ công suất để định hướng chính xác theo Mặt Trời ngay cả trong điều kiện gió rất mạnh, đồng thời phá lớp băng hình thành qua đêm khi bộ theo dõi ở trạng thái “ngủ”.
Hệ thống truyền động bánh răng độ chính xác cao không yêu cầu bảo trì định kỳ và mạnh mẽ hơn nhiều so với hệ thống truyền động bằng dây đai của SOLYS2. Tải trọng tối đa được nâng lên tới 80 kg, với mô-men xoắn 60 Nm, cho phép SOLYS Gear Drive mang nhiều thiết bị và/hoặc các thiết bị có khối lượng lớn cùng các tải bổ sung khác. Bộ thu GPS tích hợp tự động cấu hình vị trí và thông tin thời gian có độ chính xác cao ngay khi lắp đặt.
Phần mềm giao diện người dùng đi kèm cho phép giám sát và ghi log từ xa các trạng thái của bộ theo dõi, góc thiên đỉnh và phương vị của Mặt Trời, thời gian và ngày tháng GPS, cùng nhiều thông số khác. Phần mềm cũng hỗ trợ thiết lập các tham số truyền thông như địa chỉ IP cố định hoặc thủ công và tốc độ baud. Giao diện Web tích hợp cho phép hiển thị và thiết lập các tham số vận hành, tải về các tệp nhật ký lịch sử hoặc nạp firmware mới khi có sẵn.

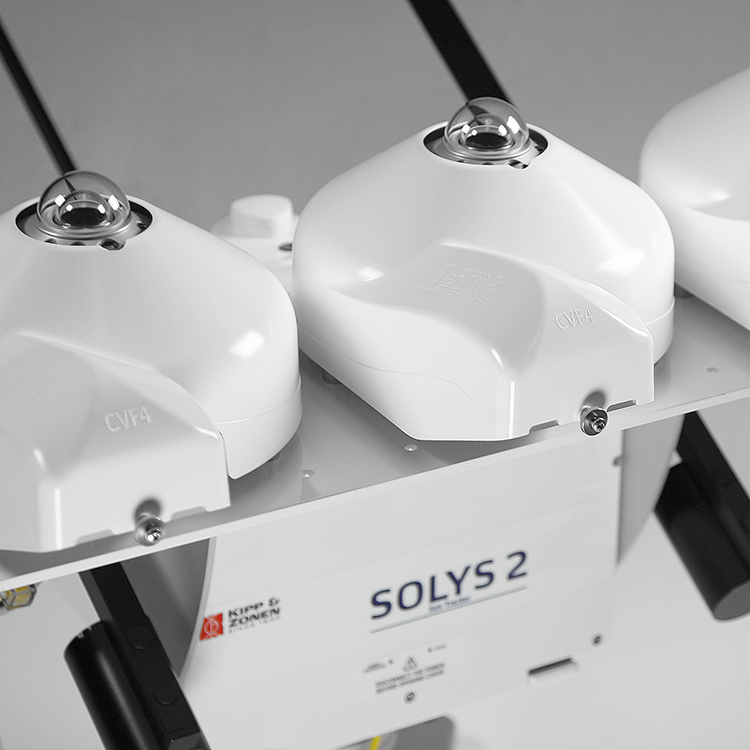

Để xây dựng trạm đo bức xạ mặt trời, SOLYS Gear Drive đóng vai trò là nền tảng trung tâm để lắp đặt tổ hợp các thiết bị đo bức xạ mặt trời và bầu trời. Bộ che nắng và các phụ kiện gá lắp của SOLYS2 đều có thể sử dụng. Đối với khu vực cực lạnh, có sẵn vỏ cách nhiệt chuyên dụng, cho phép vận hành ở nhiệt độ xuống tới -50 °C và tốc độ gió lên đến 20 m/s. Với khí hậu rất nóng, có thể lắp tấm chắn nắng, giúp mở rộng giới hạn nhiệt độ trên lên tới +60 °C.

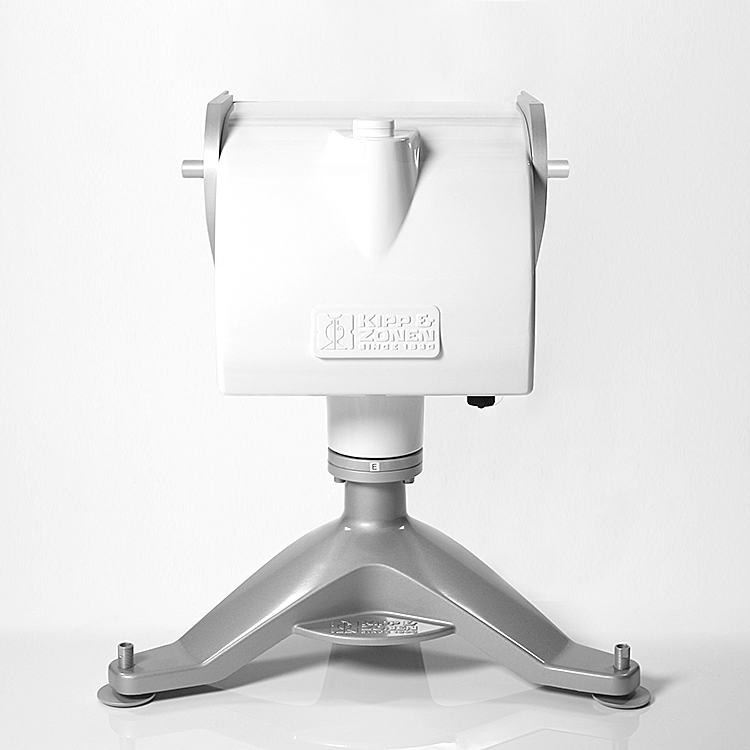

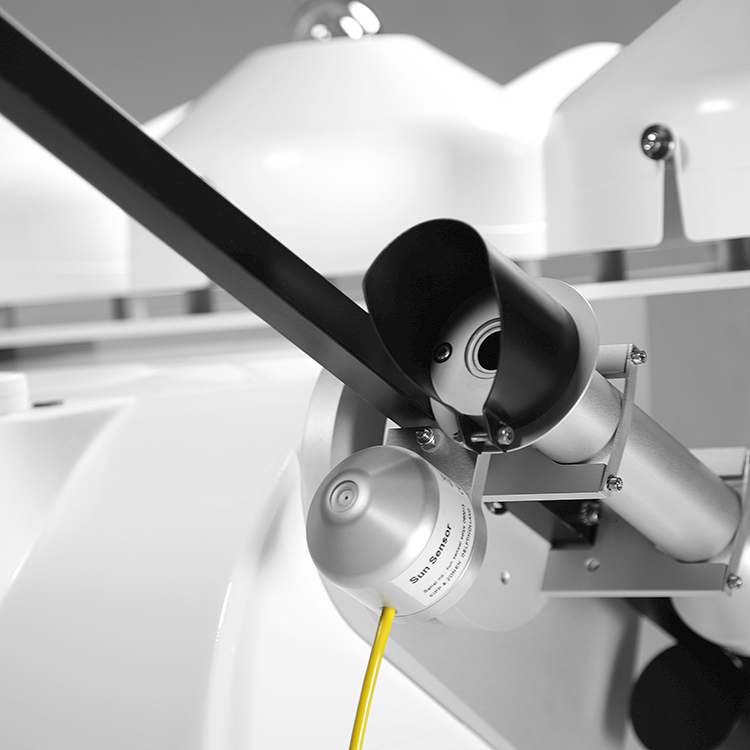

SOLYS Gear Drive đã được gắn sẵn giá lắp pyrheliometer và bao gồm cảm biến Mặt Trời cho chế độ theo dõi chủ động. Tuy nhiên, thiết bị không bao gồm chân tripod. SOLYS Gear Drive có thể sử dụng với chân đế sàn SOLYS bằng nhôm đúc, nhưng đối với điều kiện khắc nghiệt và tải trọng lớn, khuyến nghị sử dụng chân đế sàn Heavy Duty Tripod. SOLYS Gear Drive đã được thử nghiệm và bảo vệ trước các mức nhiễu ESD, EMC và xung sét cao nhất có thể gặp trong thực tế. Với truyền động bánh răng giảm tốc độ chính xác cao, SOLYS Gear Drive kết hợp tải trọng lớn nhất, dải nhiệt độ rộng nhất và hệ thống truyền thông tiên tiến, cùng phần mềm thông minh cung cấp thông tin trạng thái theo thời gian thực, tạo nên giải pháp bộ theo dõi Mặt Trời toàn diện và cao cấp nhất.
| Thông số | Giá trị |
|---|---|
| Độ chính xác định hướng | < 0,1° (theo dõi thụ động) / < 0,02° (theo dõi chủ động – với cảm biến Mặt Trời tùy chọn) |
| Tải trọng cho phép | 80 kg |
| Nguồn cấp | 18 đến 30 VDC và 100 đến 240 VAC, 50/60 Hz |
| Dải nhiệt độ vận hành (nguồn DC) | -20 °C đến +55 °C; khi lắp tấm chắn nắng, giới hạn trên tăng lên +60 °C |
| Dải nhiệt độ vận hành (nguồn AC) | -50 °C đến +55 °C; với vỏ chống lạnh cho phép vận hành trong điều kiện gió đến 20 m/s; khi lắp tấm chắn nắng, giới hạn trên tăng lên +60 °C |
| Đế lắp đặt | Đế phẳng (có 2 loại chân tripod tùy chọn) |
| Kích thước / khối lượng | 50 × 34 × 38 cm / 23 kg |
| Giao diện truyền thông | RS-485, Ethernet và giao diện Web; kèm phần mềm Windows™ |
| Kiểu truyền động | Hộp giảm tốc bánh răng độ chính xác cao |
| Công suất tiêu thụ | 25 W (giảm còn 13 W vào ban đêm); 150 W (tự kích hoạt khi nhiệt độ xuống dưới -20 °C khi dùng nguồn AC) |
