Hãng sản xuất: Kipp & Zonen

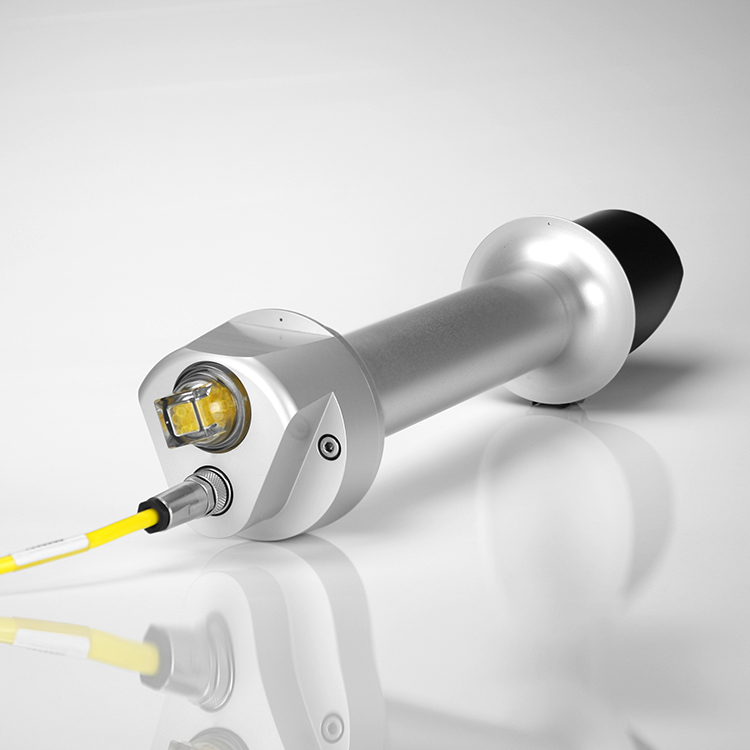

Model: SHP1
Sự kết hợp giữa công nghệ cảm biến của CHP1 và những ưu điểm của giao diện thông minh (smart interface) giúp SHP1 có hiệu suất vượt trội hơn, với thời gian đáp ứng nhanh hơn. Giao diện thông minh không chỉ cung cấp đa dạng các ngõ ra, mà cảm biến nhiệt độ tích hợp cùng với các hàm đa thức số còn cho phép hiệu chỉnh riêng biệt độ nhạy theo nhiệt độ của đầu dò trong dải từ -40 °C đến +80 °C. Ngõ ra được chuẩn hóa giúp việc thay thế thiết bị để hiệu chuẩn lại trở nên đơn giản và thuận tiện. Các pyrheliometer SHP1 có mức tiêu thụ điện năng cực thấp, nhờ đó nhiệt sinh ra bên trong không ảnh hưởng đến hiệu suất của đầu dò. Thiết bị có thể hoạt động với dải điện áp nguồn rộng, rất phù hợp cho các ứng dụng yêu cầu nguồn hạn chế, đồng thời ngõ cấp nguồn được bảo vệ chống đấu ngược cực.
SHP1 có hai phiên bản:
SHP1-V: ngõ ra analog 0–1 V
SHP1-A: ngõ ra analog 4–20 mA
Cả hai phiên bản đều được trang bị giao diện nối tiếp RS-485 hai dây với giao thức Modbus® RTU, cho phép truy xuất nhiều thông tin trạng thái và cấu hình thiết bị, cùng các tùy chọn do người dùng lựa chọn. Các ngõ ra analog cho phép kết nối dễ dàng với hầu hết các bộ ghi dữ liệu (data logger) mà không cần các ngõ vào mV có độ nhạy cao. Giao diện Modbus® cho phép kết nối trực tiếp với hệ thống PLC, SCADA, mạng công nghiệp và bộ điều khiển. Sau khi hiệu chuẩn lại, thiết bị vẫn giữ nguyên dải đo analog và số, giúp tiết kiệm thời gian do không cần cấu hình lại hệ thống thu thập dữ liệu.
| Thông số | Giá trị |
|---|---|
| Dải phổ (tại mức 50%) | 200 đến 4000 nm |
| Thời gian đáp ứng (63%) | < 0,7 s |
| Thời gian đáp ứng (95%) | < 2 s |
| Độ lệch bằng không do thay đổi nhiệt độ (5 K/giờ) | < 1 W/m² |
| Sự phụ thuộc nhiệt độ của độ nhạy (-30 °C đến +60 °C) | < 0,5 % |
| Ngõ ra analog (phiên bản -V) | 0 đến 1 V |
| Ngõ ra analog (phiên bản -A) | 4 đến 20 mA |
| Ngõ ra số | RS-485 2 dây |
| Nguồn cấp | 5 đến 30 VDC |
| Phân loại theo ISO 9060:2018 | Spectrally Flat Class A |
