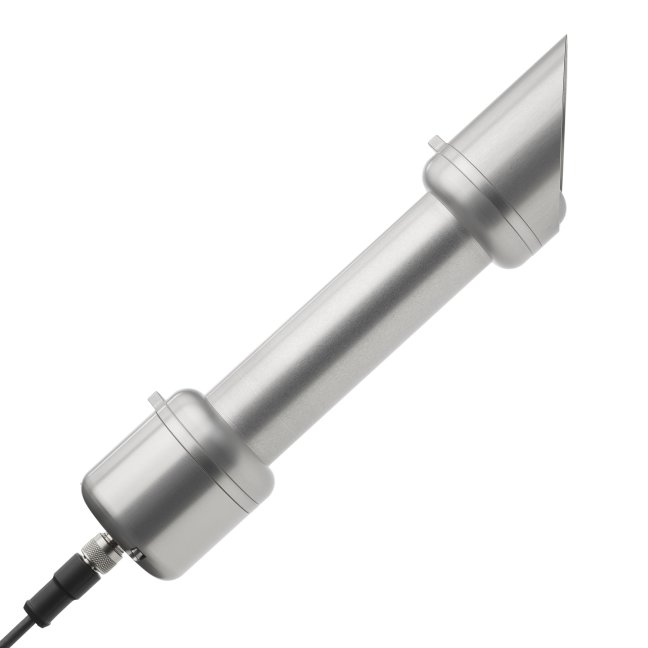

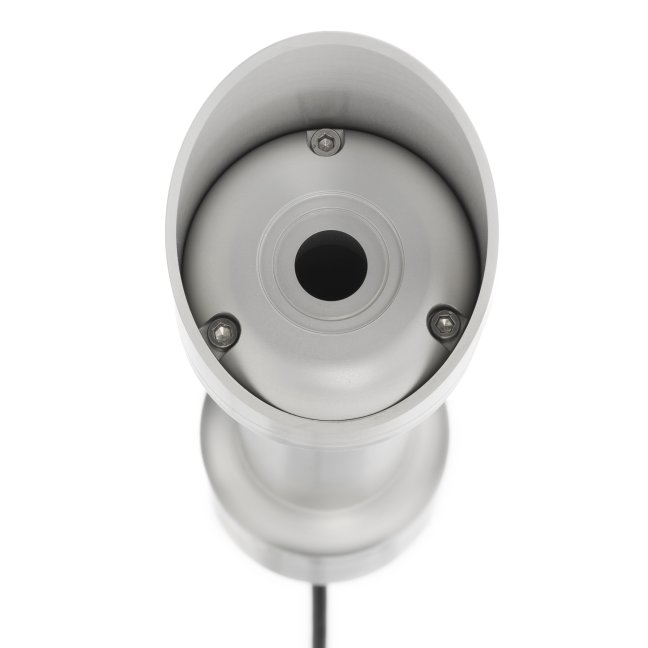

Máy đo bức xạ mặt trời DR30-D1

Hãng sản xuất: Hukseflux

Model: DR30-D1

Tổng quan

Máy đo bức xạ mặt trời kỹ thuật số hoàn toàn DR30-D1 cung cấp độ chính xác cao nhất và khả năng truy cập dữ liệu tối đa, với tính năng sưởi ấm cửa sổ ở độ lệch thấp. Với cùng công suất sưởi ấm, hiệu quả sưởi ấm đã được cải thiện gấp 4 lần, ở độ lệch thấp hơn 4 lần! DR30 cũng tích hợp cảm biến độ nghiêng và độ ẩm. Nó được ứng dụng trong đo lường chính xác cao bức xạ mặt trời nhận được trên một bề mặt phẳng từ góc nhìn toàn cảnh 5°. Đại lượng này, được biểu thị bằng W/m², được gọi là bức xạ mặt trời “trực tiếp” hoặc DNI (bức xạ trực tiếp vuông góc). Cần phải giữ cho thiết bị hướng về phía mặt trời bằng cách sử dụng bộ theo dõi hai trục.

Ngoài cường độ bức xạ mặt trời, DR30 còn xuất ra các thông tin chẩn đoán cảm biến như:

  • góc nghiêng
  • độ ẩm bên trong
  • dòng điện máy sưởi

Chẩn đoán từ xa cho phép giám sát trạng thái theo thời gian thực, giảm thiểu nhu cầu kiểm tra hiện trường (không theo lịch trình) hoặc theo kế hoạch.

Thông số kỹ thuật

Đại lượng đo

  • Bức xạ mặt trời trực tiếp
  • Góc nghiêng cảm biến

Phân loại ISO

  • Máy đo bức xạ mặt trời loại A có phổ phẳng

Độ không chắc chắn của hiệu chuẩn

  • < 1,2 % (k = 2)

Độ không chắc chắn của phép đo độ nghiêng

  • ± 1 ° (0 đến 180 °)

Sưởi ấm

  • Có

Thời gian phản hồi (95%)

  • 4 giây

Góc nhìn toàn cảnh

  • 5°

Góc dốc

  • 1°

Mức tiêu thụ điện năng

– chế độ hoạt động tiêu chuẩn

  • 2 W

– Chế độ hoạt động tiết kiệm năng lượng

  • 0,1 W

Độ lệch bằng 0 (5K/giờ)

  • < ± 1 W/m²

Khả năng truy xuất nguồn gốc hiệu chuẩn

  • đến WRR

Dải quang phổ

  • 200 đến 4000 x 10⁻⁹ m

Phạm vi nhiệt độ hoạt động định mức

  • -40 đến +80 °C

Phản ứng nhiệt độ

  • < ± 0,4 % (-30 đến +50 °C)

Kiểm tra phản ứng nhiệt độ của từng thiết bị

  • Báo cáo bao gồm

Kiểm tra cảm biến độ nghiêng của từng thiết bị

  • Báo cáo bao gồm

Điện áp hoạt động định mức

  • 7 đến 30 VDC

Chiều dài cáp tiêu chuẩn

  • 5 m

Kết quả đầu ra:

  • cường độ bức xạ tính bằng W/m²

Kết quả đầu ra:

  • nhiệt độ thân máy đo (°C)

Kết quả đầu ra:

  • góc nghiêng (°)

Kết quả đầu ra:

  • độ ẩm bên trong (%)

Kết quả đầu ra:

  • dòng điện của bộ gia nhiệt (mA)

Giao thức truyền thông

  • Modbus

Chế độ truyền tải

  • RTU

Giao diện phần cứng

  • Giao thức RS-485 2 dây (bán song công)
