Lưu Lượng Kế Diện Tích – Vận Tốc AVFM 6.1

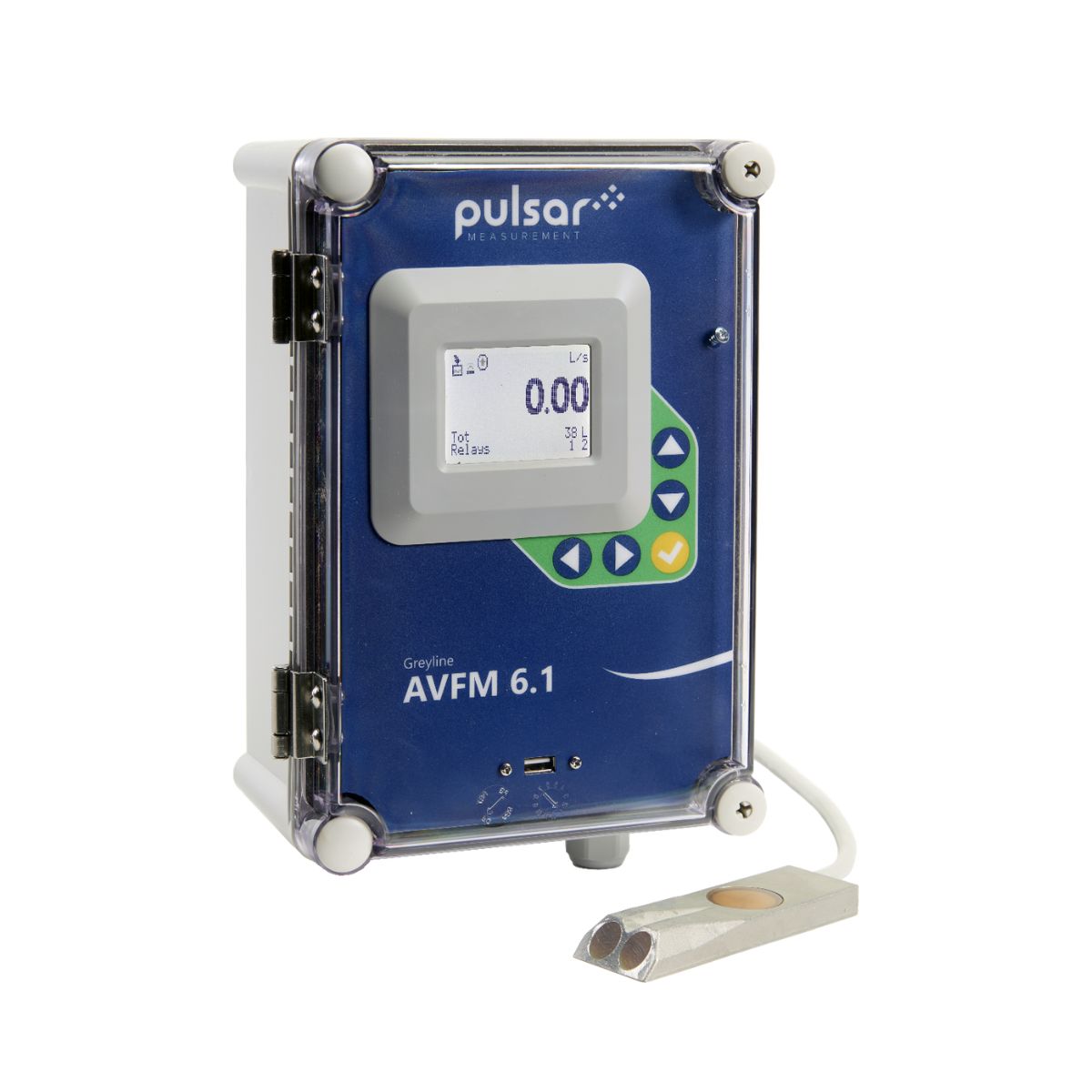

Phương Pháp Đo Lưu Lượng Kết Hợp Diện Tích và Vận Tốc (Area Velocity Flow Measurement) là phương pháp đo lưu lượng phổ biến nhất trong tất cả các phương pháp đo lưu lượng. Lưu Lượng Kế Diện Tích – Vận Tốc AVFM 6.1 sử dụng cảm biến siêu âm chìm đo cả mức nước và vận tốc của dòng chảy để tính toán lưu lượng trong các kênh mở hoặc ống dẫn. Các cảm biến được lắp đặt bên trong ống hoặc ở đáy kênh, và được thiết kế để chịu được bám bẩn, ăn mòn và mài mòn. AVFM 6.1 có thể được cấu hình với cảm biến vận tốc-mức chìm tiêu chuẩn hoặc cảm biến vận tốc chìm kết hợp với cảm biến mức siêu âm không tiếp xúc riêng biệt, phù hợp với các chất lỏng có độ xốp cao hoặc có nồng độ chất rắn lơ lửng cao.

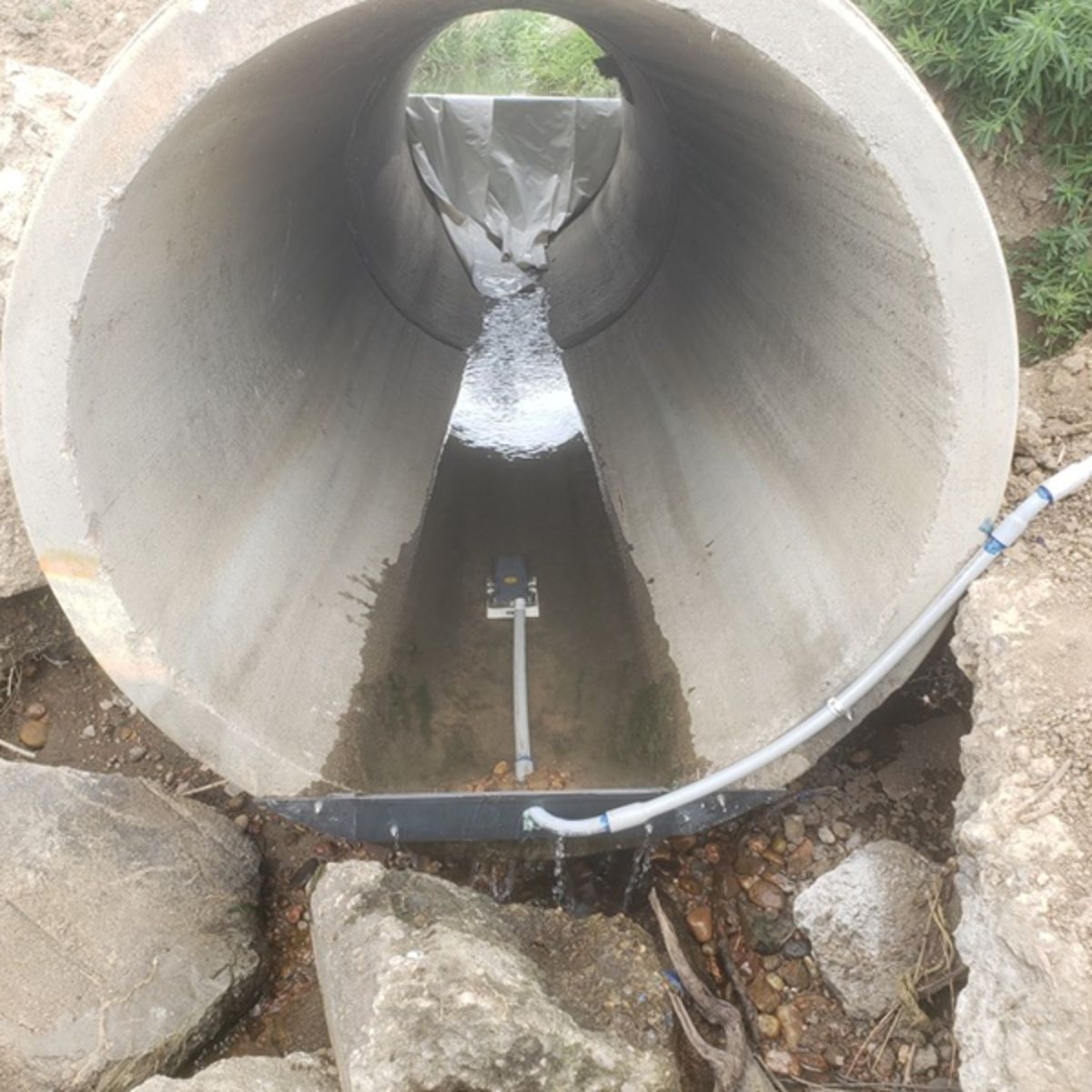

AVFM 6.1 có thể đo vận tốc dòng chảy xuôi lên tới 6 m/s (19,7 ft/s) và dòng chảy ngược lên tới 1,5 m/s (5 ft/s). Các mạch điện và phần mềm lấy mẫu và trung bình lưu lượng liên tục cung cấp các chỉ số ổn định. Cảm biến vận tốc/mức chìm sẽ đo lưu lượng trong các ống dẫn có mức đầy một phần và các ống dẫn bị quá tải có áp suất lên đến 10 psi. Đường kính ống tối thiểu được khuyến nghị cho AVFM 6.1 là 150 mm (5,9 in).

Việc cấu hình AVFM 6.1 rất đơn giản. Chỉ cần nhập đường kính ống hoặc kích thước kênh và AVFM 6.1 sẽ tự động tính toán và hiển thị lưu lượng. Cấu hình AVFM 6.1 cho việc lắp đặt trong các kênh có hình dạng không đều hoặc phức hợp bằng cách nhập chiều rộng kênh và nhiều điểm mức thông qua hệ thống menu đơn giản. Các kênh với hầu hết mọi hình dạng đều có thể được giám sát với các đơn vị đo lựa chọn.

Đồng hồ đo lưu lượng sẽ lưu trữ các giá trị lưu lượng có dấu thời gian và ngày tháng từ các khoảng thời gian từ 10 giây đến 6 phút. Các báo cáo lưu lượng hàng ngày sẽ tự động được tạo ra, trong đó hiển thị tổng lưu lượng, lưu lượng tối thiểu, tối đa và trung bình trên màn hình LCD. Bạn có thể chuyển các tệp nhật ký và báo cáo lưu lượng hàng ngày sang bất kỳ ổ đĩa flash USB nào qua cổng USB của máy ghi.

AVFM 6.1 rất phù hợp với các ứng dụng đo lưu lượng trong kênh mở như giám sát lưu lượng nước vào, giám sát lưu lượng nước thải, nước mưa, nước thải công nghiệp và đo lưu lượng nước tưới. Việc thiết lập dễ sử dụng với menu điều khiển giúp AVFM 6.1 chỉ mất vài phút để cung cấp kết quả đo lưu lượng quan trọng mà bạn cần.

Thông tin sản phẩm và thông số kỹ thuật chỉ mang tính chất tham khảo và có thể thay đổi mà không cần thông báo trước

Không cần flume hoặc weir – cảm biến siêu âm chìm đo đồng thời vận tốc và mức nước để tính toán lưu lượng. Không có bộ phận chuyển động nào, giúp tránh tình trạng mài mòn, bám bẩn hoặc tắc nghẽn.

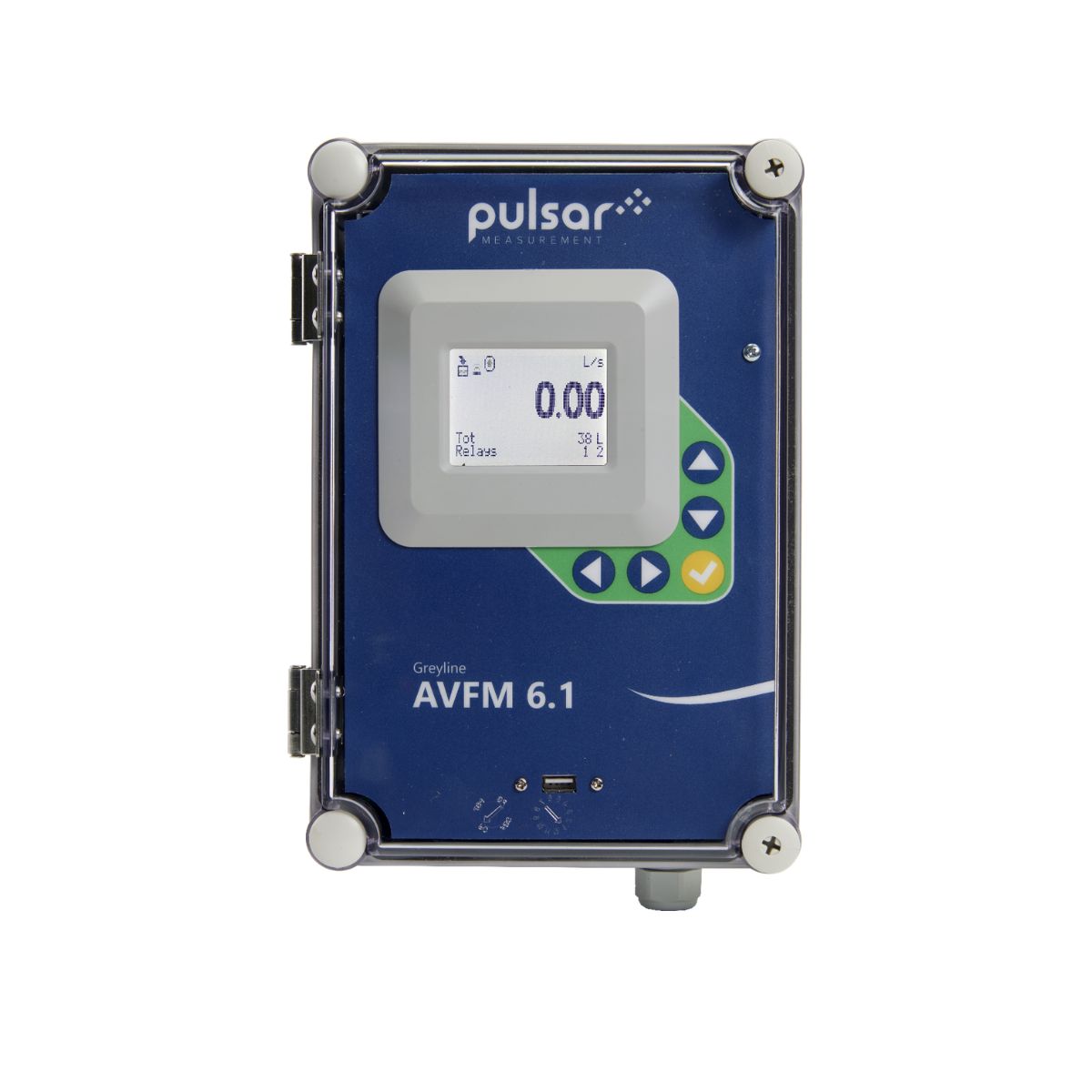

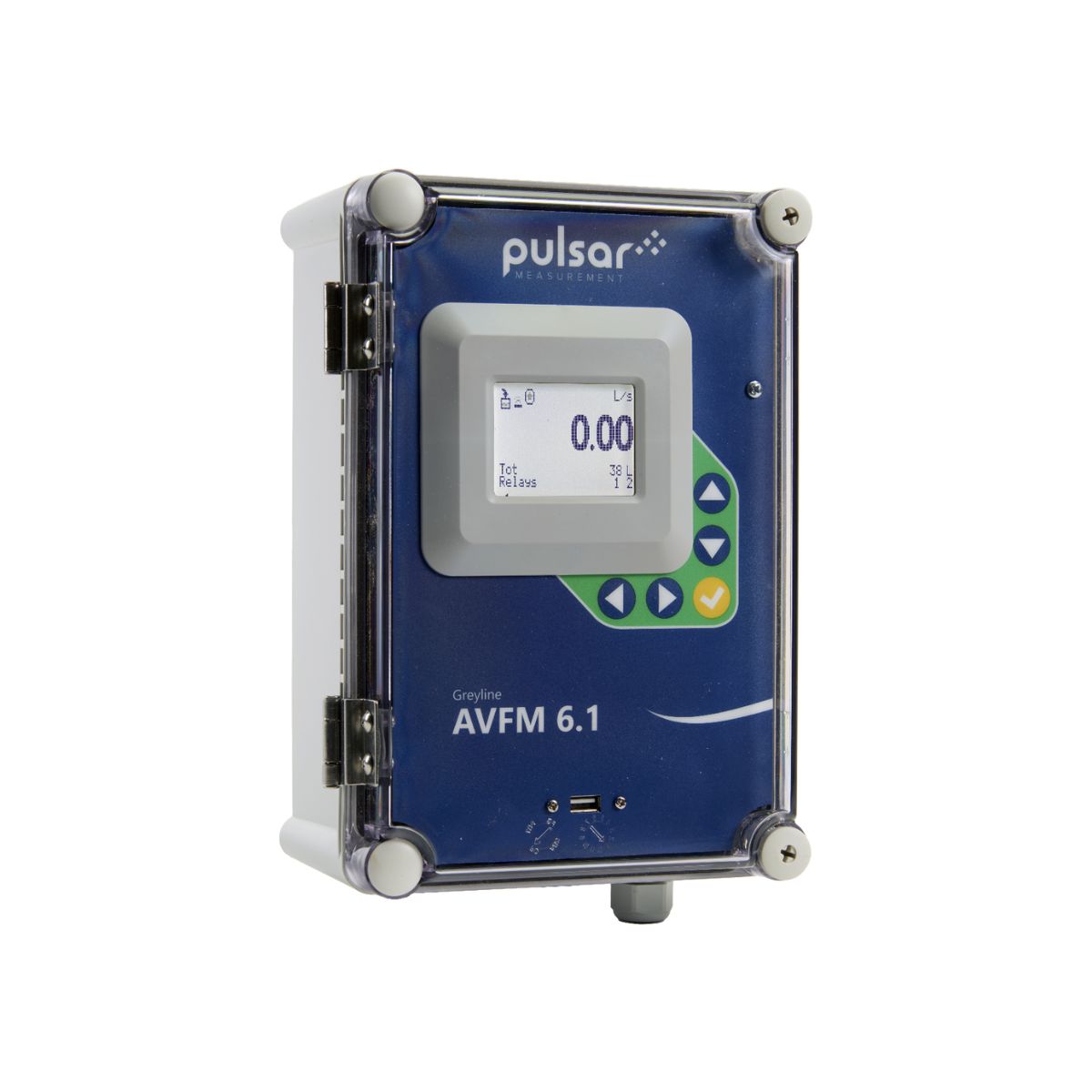

Bàn phím 5 nút tích hợp, menu trực quan và màn hình LCD lớn có đèn nền làm cho AVFM 6.1 trở thành đồng hồ đo lưu lượng kết hợp diện tích và vận tốc dễ sử dụng nhất trên thị trường.

Cài đặt và cấu hình nhanh chóng, đơn giản.

Hiệu suất được cải thiện trong phạm vi điều kiện vận hành rộng hơn.

Dễ dàng xem lưu lượng, vận tốc, mức nước, tổng lưu lượng, trạng thái relay và các thông tin chẩn đoán quan trọng chỉ qua một cái nhìn trên màn hình LCD.

Ba đầu ra 4-20 mA cách ly cho lưu lượng, vận tốc và mức nước, và hai đầu ra relay cho tín hiệu xung hoặc cảnh báo.

Máy ghi dữ liệu 6,5 triệu điểm cho khả năng linh hoạt hơn trong việc giám sát, kiểm soát và báo cáo dữ liệu.

Dữ liệu lưu lượng tối thiểu, tối đa và tổng trong 365 ngày qua có sẵn trên màn hình LCD hoặc có thể tải trực tiếp vào USB để báo cáo dễ dàng.

Giám sát lưu lượng, tổng thể tích, giờ hoạt động và thông tin chẩn đoán qua chỉ hai dây với đầu ra giao tiếp nối tiếp Modbus RTU tùy chọn.
