Hãng sản xuất: OxyGuard
Model: Model 420
Tổng quan

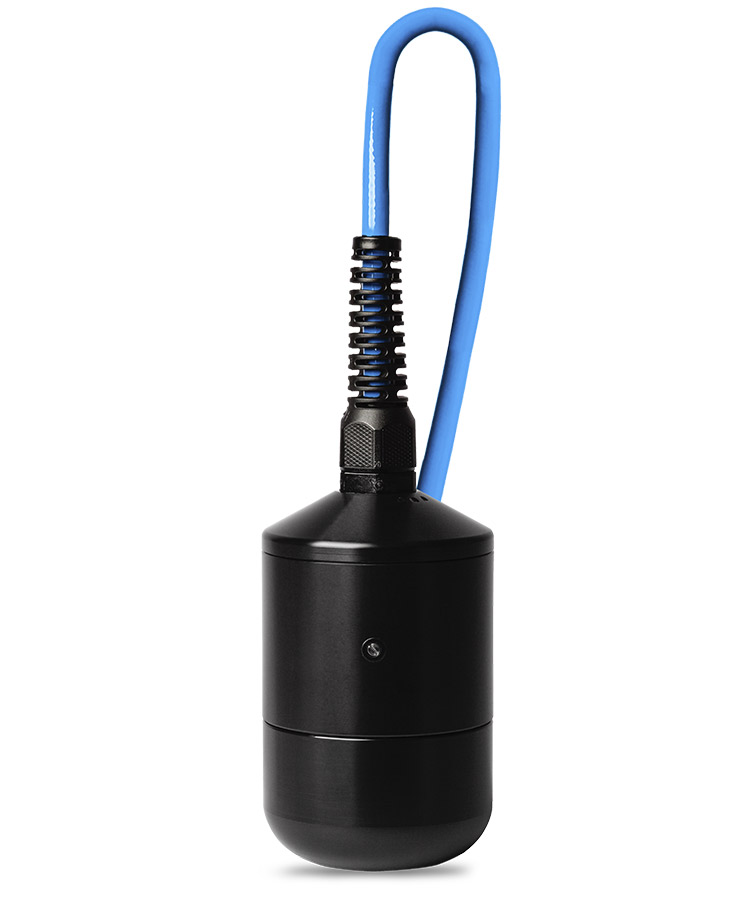

Model 420 là một đầu dò oxy điện hóa có màng bao phủ, tích hợp bộ phát hai dây 4-20 mA. Đầu dò được kết nối với nguồn điện DC và tiêu thụ dòng điện từ 4 đến 20 mA tương ứng với nồng độ oxy.
Chỉ cần kết nối hai dây và không có giới hạn về chiều dài cáp. Tín hiệu đầu ra được cách ly điện hoàn toàn với mạch điện tử tích hợp và chất lỏng trong quá trình. Do đó, sự nhiễu giữa Model 420 và các thiết bị khác là hoàn toàn không thể xảy ra!
Do đó, OxyGuard Model 420 có thể được kết nối trực tiếp với nhiều loại thiết bị có thể chấp nhận đầu vào 4-20 mA, chẳng hạn như báo động, đèn báo, bộ điều khiển, máy ghi, PLC, hệ thống PC có đầu vào A/D, v.v. Cảm biến Model 420 cũng có thể được sử dụng để đo nồng độ oxy dạng khí.
Thông số kỹ thuật
|
Hạng mục |
Thông số / Mô tả |
|
Kích thước (Dimensions) |
Đường kính = 58 mm, chiều cao = 92 mm + đầu siết cáp 22 mm. Chiều dài cáp tiêu chuẩn = 7 m. |
|
Khối lượng (Weight) |
Khoảng 600 g, bao gồm cáp. |
|
Nguyên lý đo (Measurement Principle) |
Pin điện hóa (galvanic cell), tự phân cực, tự bù nhiệt độ. |
|
Điều kiện vận hành (Operating Conditions) |
0 đến 50°C, có thể ngâm ở độ sâu tối đa 5,0 m. |
|
Yêu cầu dòng chảy của nước (Flow Requirements, water) |
Tốc độ dòng chảy tối thiểu phụ thuộc vào DO và nhiệt độ, điển hình là 1 cm/giây. |
|
Nguồn cấp vòng lặp (Loop Power Supply) |
Phụ thuộc vào trở kháng vòng lặp. Khuyến nghị 24 VDC. |
|
Nguồn cấp tối thiểu |
Với trở kháng vòng lặp 50 ohm: 12 VDC. |
|
Điện áp cấp tối đa tuyệt đối |
35 VDC. Cho phép tổng điện trở vòng lặp lên tới 1200 ohm. |
|
Cách ly ngõ vào/ngõ ra (Input/Output Isolation) |
1000 V RMS giữa ngõ vào và ngõ ra. |
|
Dải đo (Range) |
Xem thông tin đặt hàng. Liên hệ OxyGuard để có các dải đo khác. |
|
Độ chính xác (Accuracy) |
Sai số nhỏ hơn ±2% giá trị thực khi nhiệt độ đo bằng với nhiệt độ hiệu chuẩn (áp suất khí quyển không đổi) và được hiệu chuẩn bằng EasyCal. |
|
Độ trôi điểm 0 (Zero Drift) |
Nhỏ hơn 0,1 ppm (mg/l) mỗi tháng. |
|
Thời gian khởi động (Warm-up Time) |
Thông thường khoảng 1 giây, phụ thuộc vào điều kiện sử dụng thực tế. |
|
Chế độ vận hành |
Model 420 thường được vận hành liên tục. |
|
Phụ kiện kèm theo (Supplied With) |
50 ml dung dịch điện phân, màng dự phòng và vòng O, miếng làm sạch. |
