Hãng sản xuất: OxyGuard
Model: (Xem dựa Thông tin đặt hàng _ Odering Information)
Tổng quan

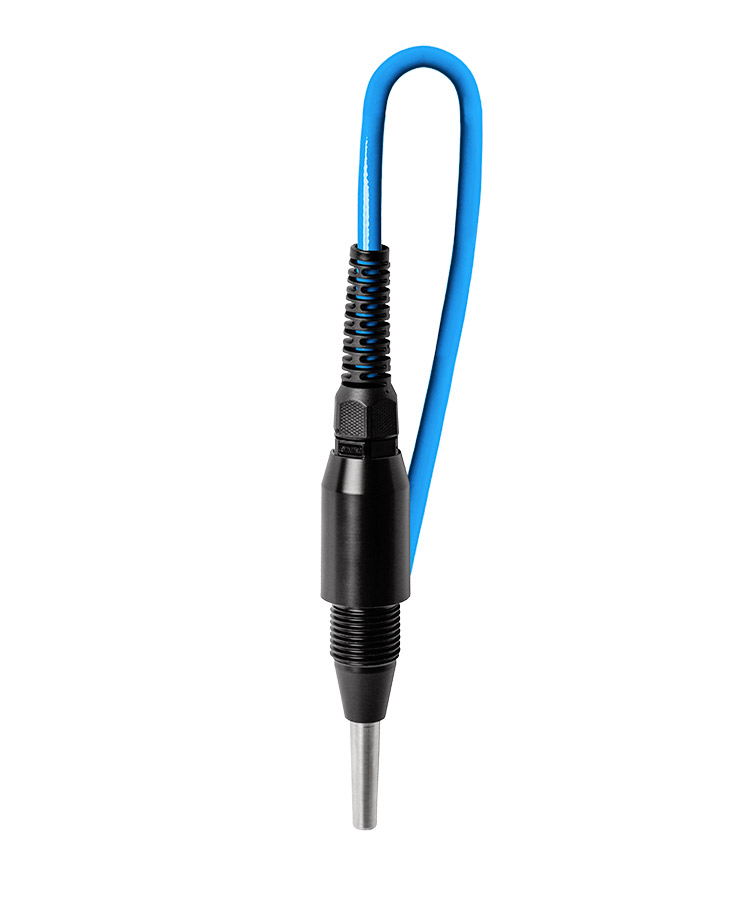

Đầu dò nhiệt độ OxyGuard bền chắc, chính xác và dễ sử dụng. Chúng được làm đầy bằng một hợp chất đặc biệt giúp bảo vệ chống lại hơi ẩm. Theo tiêu chuẩn, các đầu dò được trang bị cáp dài 7 m, nhưng có thể được cung cấp với chiều dài khác theo yêu cầu. Cảm biến trong cả hai loại đầu dò đều bao gồm một hình trụ bằng thép không gỉ chứa điện trở nhiệt hoặc phần tử Pt100. Đầu cảm biến này được gắn vào một vỏ nhựa màu đen. Các loại vỏ tiêu chuẩn được hiển thị ở trang sau, nhưng các loại khác có thể được cung cấp theo yêu cầu, ví dụ như để phù hợp với các loại ren ống hoặc phụ kiện khác.
Đầu dò nhiệt độ OxyGuard bền chắc, chính xác và dễ sử dụng. Chúng được làm đầy bằng một hợp chất đặc biệt giúp bảo vệ chống lại hơi ẩm. Theo tiêu chuẩn, các đầu dò được trang bị cáp dài 7 m, nhưng có thể được cung cấp với các chiều dài khác theo yêu cầu. Cảm biến trong cả hai loại đầu dò bao gồm một hình trụ bằng thép không gỉ chứa điện trở nhiệt hoặc phần tử Pt100. Đầu cảm biến này được gắn vào một vỏ nhựa màu đen.
Các loại vỏ tiêu chuẩn được hiển thị ở trang sau, nhưng các loại khác có thể được cung cấp theo yêu cầu, ví dụ: để phù hợp với các loại ren ống hoặc phụ kiện khác.
Thông số kỹ thuật
|
Hạng mục |
Thông số / Mô tả |
|
Cấu tạo (Construction) |
Đầu cảm biến: đường kính 9 mm × dài 32 mm.Thân: đường kính 21,5 mm. |
|
Chiều dài tổng thể |
117 mm (bao gồm đầu siết cáp). |
|
Kiểu lắp đặt |
Có thể cung cấp phiên bản ren ống ½”. |
|
Hình dạng thân |
Có thể cung cấp các dạng thân khác theo yêu cầu. |
|
Chiều dài cáp (Cable length) |
Tiêu chuẩn 7 m, cáp 2 lõi 0,75 mm², vỏ PUR. Có thể cung cấp chiều dài khác theo yêu cầu. |
|
Nhiệt độ làm việc (Operating temperature) |
Dải tiêu chuẩn: -5°C đến +45°C. |
|
Độ chính xác (Accuracy) |
±0,2°C. |
|
Ghi chú |
Đối với cảm biến Pt100, vui lòng liên hệ OxyGuard. |
2. Đầu dò có cảm biến nhiệt độ có tích hợp bộ truyền 4–20 mA (Probe with Sensor and 4–20 mA Transmitter)
|
Hạng mục |
Thông số / Mô tả |
|
Cấu tạo (Construction) |
Đầu cảm biến: đường kính 9 mm × dài 32 mm.Thân: đường kính 21,5 mm. |
|
Chiều dài tổng thể |
138 mm (bao gồm đầu siết cáp). |
|
Kiểu lắp đặt |
Có thể cung cấp phiên bản ren ống ½”. |
|
Hình dạng thân |
Có thể cung cấp các dạng thân khác theo yêu cầu. |
|
Chiều dài cáp (Cable length) |
Tiêu chuẩn 7 m, cáp 2 lõi 0,75 mm², vỏ PUR. Có thể cung cấp chiều dài khác theo yêu cầu. |
|
Nhiệt độ làm việc (Operating temperature) |
Dải tiêu chuẩn: -5°C đến +45°C. |
|
Hiệu chuẩn (Calibration) |
Hiệu chuẩn tại nhà máy; 4–20 mA tương ứng -5°C đến +45°C. Các dải khác theo yêu cầu. |
|
Độ chính xác (Accuracy) |
Cảm biến Thermistor: ±0,2°C. |
|
Thời gian khởi động (Warm-up time) |
1 mili giây. |
|
Nguồn cấp (Supply) |
Tối thiểu 14 VDC, tối đa 32 VDC. |
|
Điện trở vòng lặp tối đa |
50 ohm (với nguồn 14 V); 950 ohm (với nguồn 32 V). |
|
Mã hàng |
Mô tả |
|
D061 |
Đầu dò nhiệt độ tiêu chuẩn |
|
D062 |
Đầu dò nhiệt độ có bộ truyền tích hợp |
|
D062TH |
Như D062 nhưng có lắp ren |
|
D063 |
Đầu dò nhiệt độ sử dụng cảm biến PT100 |
