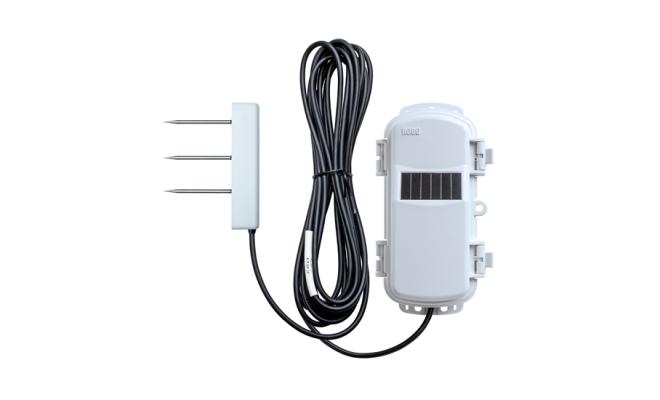

Cảm biến không dây đo độ ẩm, nhiệt độ và độ dẫn điện đất HOBOnet T12

Cảm biến không dây đo độ ẩm, nhiệt độ và độ dẫn điện đất

• Cảm biến không dây HOBOnet T12 hoạt động trong hệ thống HOBOnet, không chỉ cung cấp khả năng đo độ ẩm đất nâng cao (hàm lượng nước theo thể tích – VWC) với độ chính xác và độ lặp cao, mà còn đo được nhiệt độ đất và độ dẫn điện (EC).
• Thiết bị được thiết kế để chịu đựng các điều kiện môi trường khắc nghiệt và có tuổi thọ lên đến 10 năm, lý tưởng để triển khai lâu dài ngoài thực địa. Đầu dò bằng thép không gỉ được mài nhọn giúp lắp đặt dễ dàng ngay cả trong đất cứng. Với thể tích ảnh hưởng lớn hơn, cảm biến mang lại kết quả chính xác hơn, phản ánh toàn diện trạng thái độ ẩm và tính chất đất.
• HOBOnet T12 được phát triển dựa trên hơn 20 năm nghiên cứu chuyên sâu về độ ẩm đất và sử dụng công nghệ điện dung tần số 70 MHz độc quyền, giúp giảm ảnh hưởng của độ mặn và kết cấu đất đến kết quả đo.
• HOBOnet là một hệ thống mạng cảm biến không dây linh hoạt, dễ mở rộng và tiết kiệm chi phí, được thiết kế để giám sát các điều kiện thực địa qua nền tảng trực tuyến. Ứng dụng lý tưởng trong: Quản lý cây trồng; Nghiên cứu khoa học; Vận hành nhà kính
• Nhờ tính năng không dây, người dùng có thể triển khai mạng lưới cảm biến để theo dõi nhiều điểm với chỉ một hệ thống duy nhất, tránh sự vướng víu của dây cáp dài, đồng thời giảm thiểu nguy cơ bị ảnh hưởng bởi sét đánh gần khu vực lắp đặt.
• Các cảm biến kết nối dễ dàng vào mạng lưới, và dữ liệu được truy cập thông qua nền tảng HOBOlink® – phần mềm đám mây tiên tiến của hãng Onset.
• Verification Clip là thiết bị hỗ trợ xác minh độ chính xác của cảm biến T11 và T12 một cách nhanh chóng. Khi gắn clip vào cảm biến, nó mô phỏng một mức độ ẩm đất đã biết – không cần phải thực hiện đo lường thực tế trong mẫu đất (vốn cần cân mẫu và sấy khô bằng lò).

Tại sao nên chọn T11

Tính năng cảm biến

• Đo đồng thời: Độ ẩm đất; Nhiệt độ đất; Độ dẫn điện

• Tuổi thọ cảm biến lên đến 10 năm ngoài thực địa

• Thể tích ảnh hưởng lớn nhất trong cùng kích thước cảm biến (1010 mL) → cải thiện độ chính xác khi đo độ ẩm

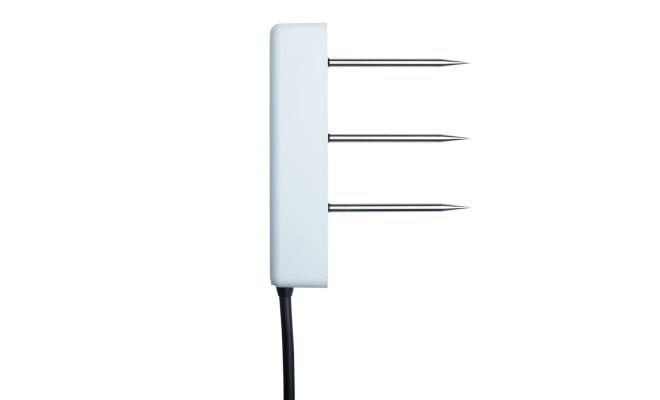

• Lắp đặt dễ dàng, đầu dò bằng thép không gỉ được mài nhọn, chống hư hại / ăn mòn

• Độ lệch giữa các cảm biến thấp, đảm bảo dữ liệu đồng nhất trong toàn hệ thống

Tính năng truyền không dây

• Công nghệ mạng mesh không dây tần số 900 MHz, tự động phục hồi kết nối

• Phạm vi truyền tín hiệu xa:

  • 450 đến 600 mét (1.500 – 2.000 feet)

  • Hỗ trợ tối đa 5 lần truyền tiếp (hops)

• Tối đa 50 cảm biến không dây hoặc 336 kênh dữ liệu trên mỗi trạm HOBO RX

• Kết nối nhanh, chỉ cần một nút bấm để gia nhập mạng HOBOnet

• Bộ nhớ tích hợp giúp tránh mất dữ liệu khi mất kết nối

• Cấp nguồn bằng 2 pin AA sạc lại qua tấm pin năng lượng mặt trời tích hợp

Độ ẩm đất – Hàm lượng nước theo thể tích

• Dải đo: 0,00 đến 0,70 m³/m³ (áp dụng cho đất khoáng)

• Độ chính xác:

  • ±0,030 m³/m³ (±3%) trong khoảng 0 đến 50°C (32°F đến 122°F)

  • ±0,020 m³/m³ (±2%) khi hiệu chuẩn theo loại đất cụ thể

• Độ phân giải: 0,001 m³/m³

• Tần số đo điện môi: 70 MHz

Nhiệt độ đất

• Dải đo: -40 đến 60°C / -40 đến 140°F

• Độ chính xác:

  • ±0,5°C (±0,9°F) trong khoảng -40 đến 0°C

  • ±0,3°C (±0,54°F) trong khoảng 0 đến 60°C

• Độ phân giải: 0,1°C / 0,18°F

Độ dẫn điện đất

• Dải đo: 0 đến 20 dS/m (dạng dẫn điện tổng – bulk)

• Độ chính xác:

  • ±5% giá trị đo + 0,01 dS/m trong khoảng 0 đến 10 dS/m

  • ±8% giá trị đo trong khoảng 10 đến 20 dS/m

• Độ phân giải: 0,001 dS/m

Mô-đun truyền không dây

• Dải nhiệt độ hoạt động:

  • Cảm biến: -40 đến 60°C (–40 đến 140°F)

  • Mote:

    • Dùng pin sạc: -25 đến 60°C (–13 đến 140°F)

    • Dùng pin lithium: -40 đến 70°C (–40 đến 158°F)

• Công suất phát sóng: 12,6 mW (+11 dBm), không điều chỉnh được

• Phạm vi truyền tín hiệu:

  • 457,2 m (1.500 ft) theo đường thẳng tầm nhìn ở độ cao 1,8 m

  • 609,6 m (2.000 ft) theo đường thẳng tầm nhìn ở độ cao 3 m

• Chuẩn truyền dữ liệu không dây: IEEE 802.15.4

• Tần số vô tuyến:

  • RXW-T12-900: 904–924 MHz

  • RXW-T12-868: 866,5 MHz

  • RXW-T12-921: 921 MHz

  • RXW-T12-922: 916–924 MHz

• Phương thức điều chế: OQPSK (Offset Quadrature Phase Shift Keying)

• Tốc độ truyền: Tối đa 250 kbps (không thể điều chỉnh)

• Chu kỳ hoạt động: <1%

• Số lượng cảm biến tối đa: Tối đa 50 cảm biến không dây hoặc 336 kênh dữ liệu trên một trạm HOBO RX

• Tốc độ ghi dữ liệu: Từ 1 phút đến 18 giờ

• Số kênh dữ liệu: 4 kênh

• Nguồn cấp / Pin

  • Loại pin hỗ trợ:

    • 2 pin AA NiMH 1.2V sạc lại (năng lượng cấp từ tấm pin mặt trời tích hợp)

    • Hoặc 2 pin AA lithium 1.5V dùng trong môi trường -40 đến 70°C

  • Tuổi thọ pin:

    • Pin NiMH: 3–5 năm (trong điều kiện -20 đến 40°C, lắp đặt hướng về phía mặt trời – tham khảo hướng dẫn lắp đặt)

    • Pin lithium: Khoảng 1 năm (với tần suất sử dụng thông thường)

• Bộ nhớ tích hợp: 16 MB

• Vật liệu cấu tạo

  • Cảm biến: Thân bằng nhựa ASA, đổ keo epoxy polyurethane bên trong, đầu dò bằng thép không gỉ

  • Cáp kết nối: Vỏ PVC, chống tia UV, có chất chống gặm nhấm

  • Mote (thiết bị truyền dữ liệu): Vỏ bằng nhựa PCPBT, có vòng đệm silicon chống nước

• Cấp độ bảo vệ môi trường: Mote đạt chuẩn bảo vệ IP67 / NEMA 6
