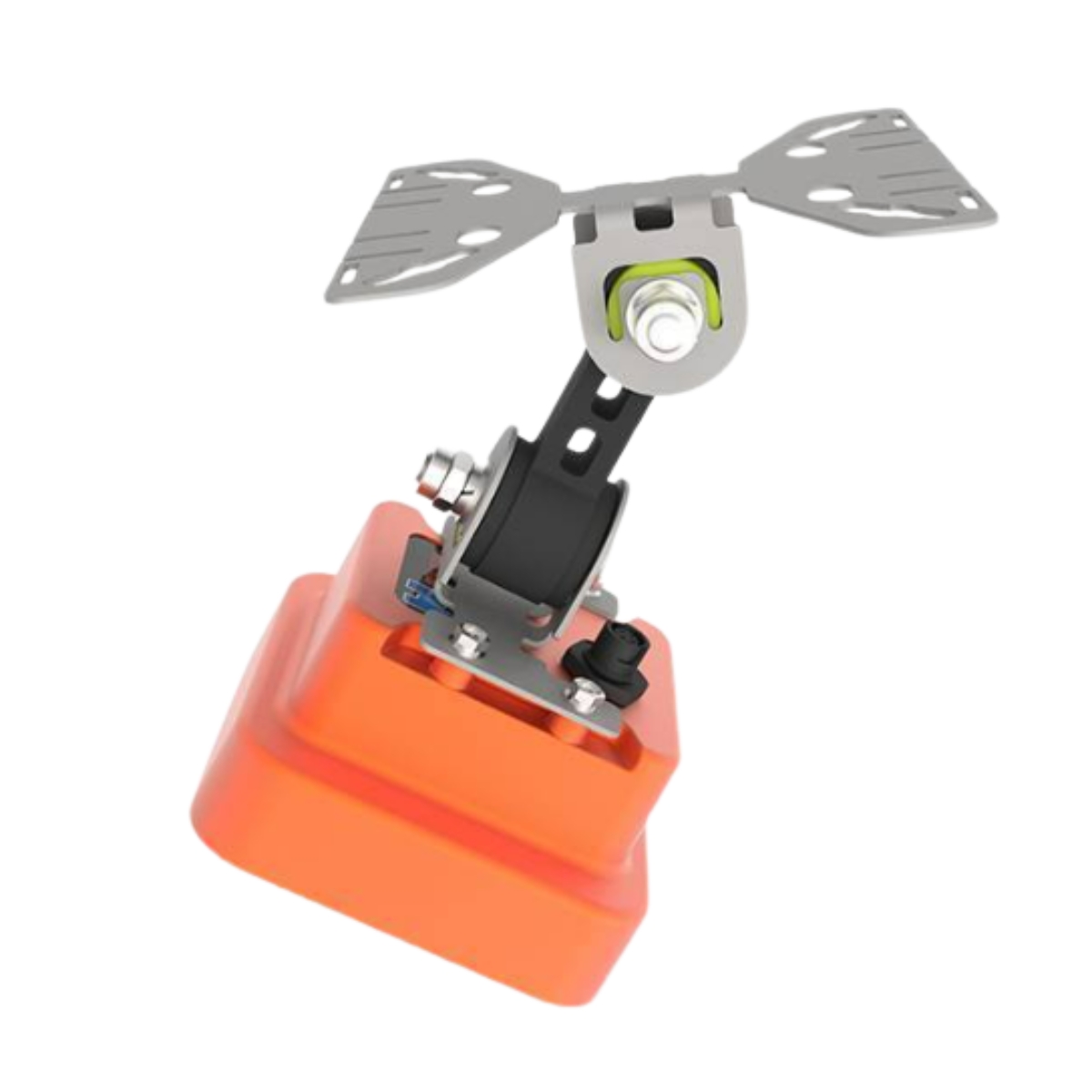

Cảm Biến Đo Vận Tốc Nước Nguyên Lý Radar RKL-05

Cảm Biến Đo Vận Tốc Nước Nguyên Lý Radar RKL-05 là một thiết bị đo vận tốc không tiếp xúc, sử dụng công nghệ radar để giám sát hiệu quả vận tốc bề mặt dòng chảy trong các kênh dẫn và kênh tự nhiên khác nhau. Sản phẩm dễ dàng lắp đặt, bảo trì và vận hành. Nó được ứng dụng rộng rãi trong các lĩnh vực thủy văn, phòng chống lũ lụt và thoát nước, giám sát ô nhiễm môi trường, v.v., cho phép giám sát trực tuyến 24/7.

Nguyên lý hoạt động:

– Máy đo vận tốc radar RKL-05 hoạt động dựa trên hiệu ứng Doppler radar. Thiết bị phát ra sóng radar có tần số xác định xuống bề mặt dòng chảy. Khi sóng radar chạm vào các phần tử chuyển động trên bề mặt nước (ví dụ: gợn sóng, bọt khí), chúng sẽ bị phản xạ trở lại cảm biến với tần số bị thay đổi một lượng nhỏ do chuyển động của các phần tử này (hiệu ứng Doppler).

– Cảm biến thu nhận sóng radar phản xạ và phân tích sự thay đổi tần số (Doppler shift). Sự thay đổi tần số này tỷ lệ thuận với vận tốc của các phần tử trên bề mặt nước theo hướng của chùm radar. Bộ xử lý tín hiệu bên trong thiết bị sẽ tính toán vận tốc bề mặt dòng chảy dựa trên sự thay đổi tần số này.

Ưu điểm chính:

– Đo không tiếp xúc: Không cần tiếp xúc trực tiếp với nước, tránh được các vấn đề như nhiễm bẩn, ăn mòn và ảnh hưởng đến dòng chảy.
– Giám sát liên tục: Cho phép theo dõi vận tốc dòng chảy theo thời gian thực.
– Độ chính xác cao: Cung cấp các phép đo vận tốc bề mặt đáng tin cậy.
– Hoạt động ổn định trong nhiều điều kiện: Ít bị ảnh hưởng bởi các yếu tố như nhiệt độ, độ ẩm và bụi bẩn.
– Dễ dàng lắp đặt và bảo trì: Không có bộ phận chuyển động cơ học phức tạp, giảm thiểu nhu cầu bảo trì.
– Phù hợp với nhiều loại kênh dẫn và dòng chảy tự nhiên: Có thể đo vận tốc trong các kênh hở, sông, suối, v.v.
– Ứng dụng đa dạng: Sử dụng trong nhiều lĩnh vực liên quan đến quản lý và giám sát tài nguyên nước.

Ứng dụng tiêu biểu:

– Thủy văn: Đo lưu lượng dòng chảy trong sông, suối và kênh dẫn.
– Phòng chống lũ lụt và thoát nước: Giám sát vận tốc dòng chảy để dự báo và quản lý lũ lụt.
– Giám sát ô nhiễm môi trường: Theo dõi vận tốc dòng chảy để đánh giá sự lan truyền của chất ô nhiễm.
– Quản lý tài nguyên nước: Cung cấp dữ liệu cho việc quản lý và phân phối nước hiệu quả.
– Nghiên cứu khoa học: Sử dụng trong các nghiên cứu về động lực học chất lỏng và thủy lực học.

– Tần số : 24GHz
– Dải đo : 0.1 ~ 20 m/s (phụ thuộc vào kiểu dòng chảy)
– Độ chính xác : ±0.01m/s ；±1%FS
– Độ phân giải : 0.01m/s
– Góc chùm : 12 °
– Góc nghiêng : 30 ~ 70 °
– Nhận diện và bù góc nghiêng thông minh : Độ chính xác ±0.5°；Độ phân giải ±0.1°
– Nguồn điện : DC6 ~ 30V (khuyến nghị sử dụng 12V)
– Công suất tiêu thụ : Dòng hoạt động: 40mA@12V; Dòng chờ: 5mA@12V
– Đầu ra : RS485(MODBUS-RTU)
– Nhiệt độ hoạt động : – 40 ℃ ~ + 80 ℃
– Cấp bảo vệ : IP68
– Kích thước sản phẩm : 10510560mm
– Khối lượng : 0.45Kg
– Chiều dài cáp : 10 m (mặc định), có thể tùy chỉnh
