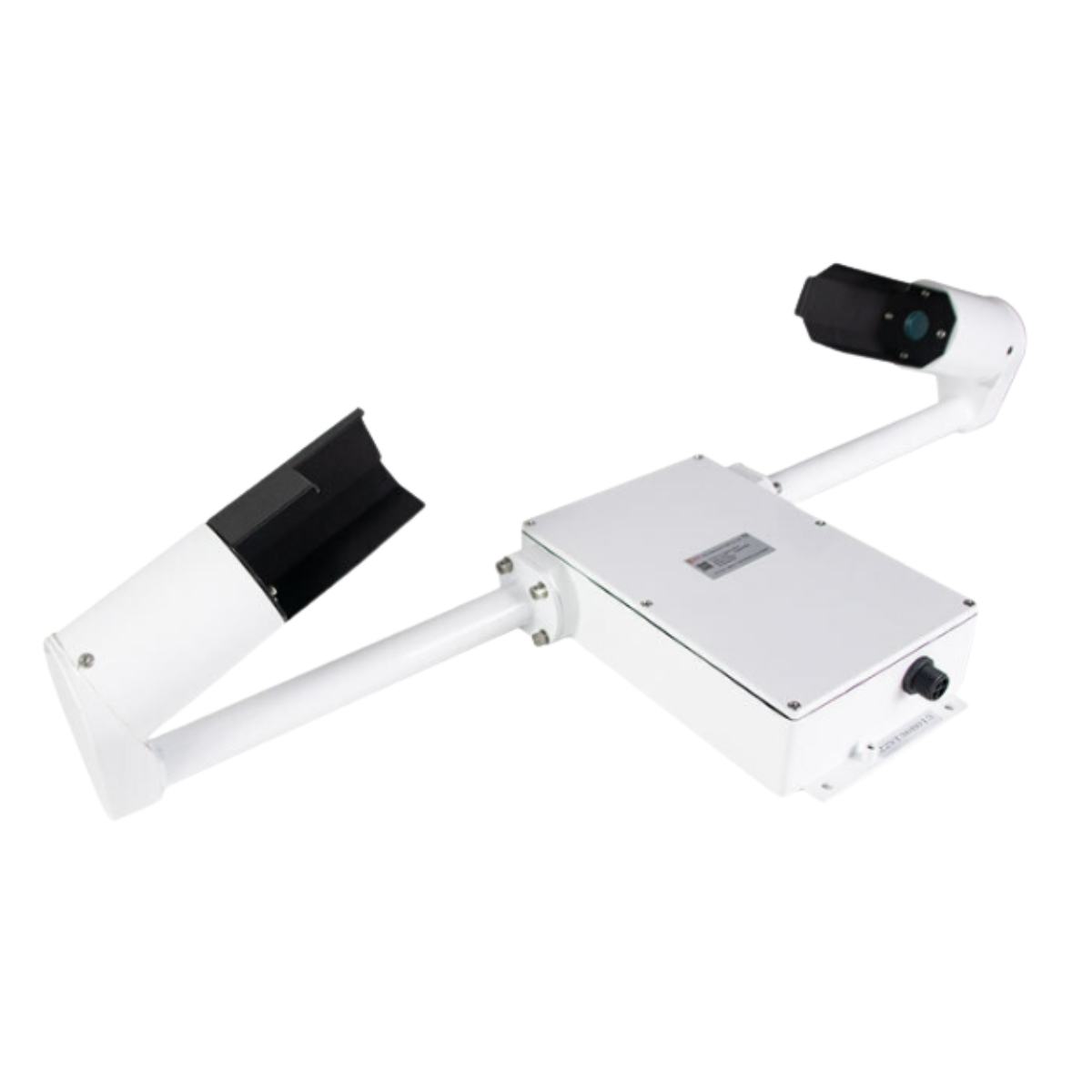

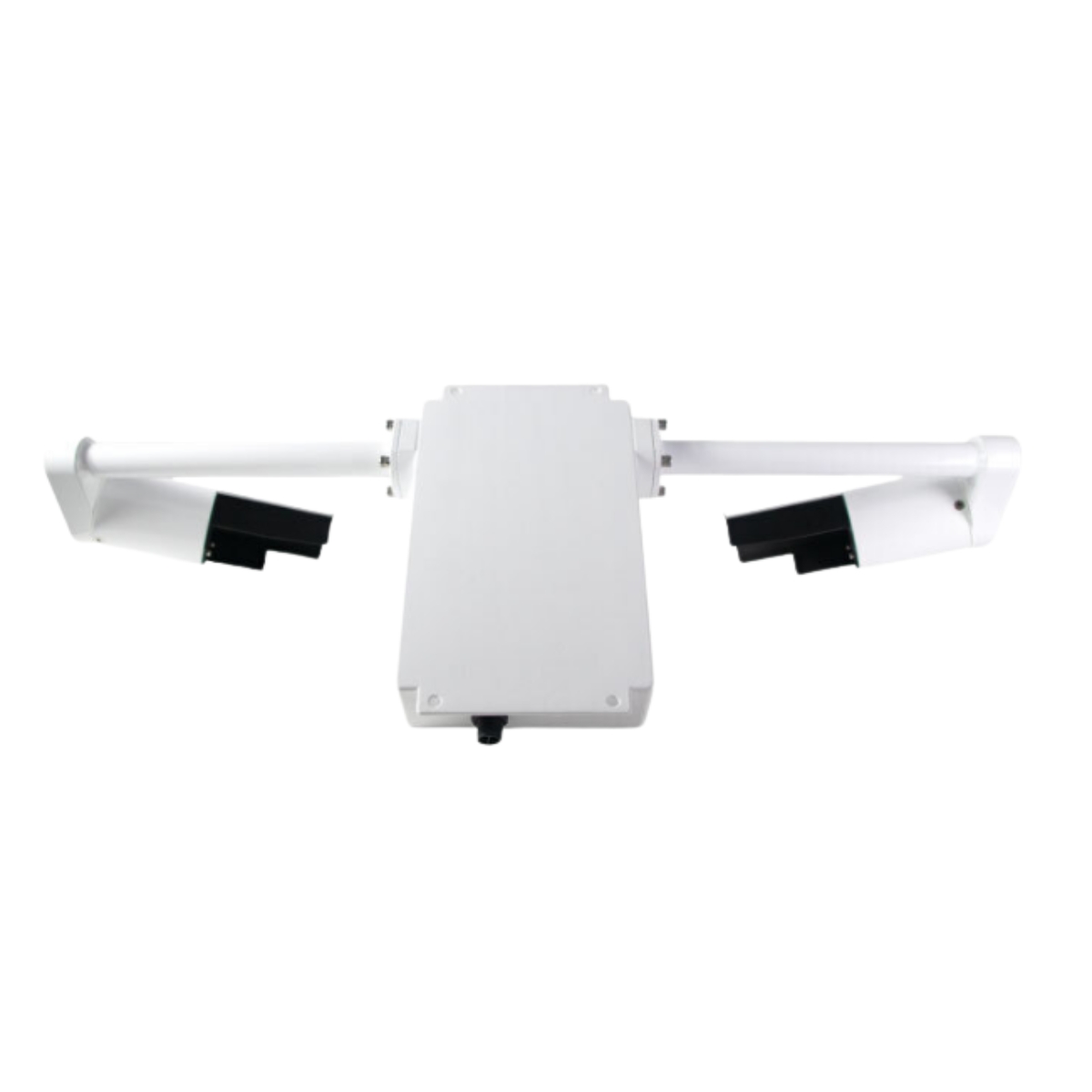

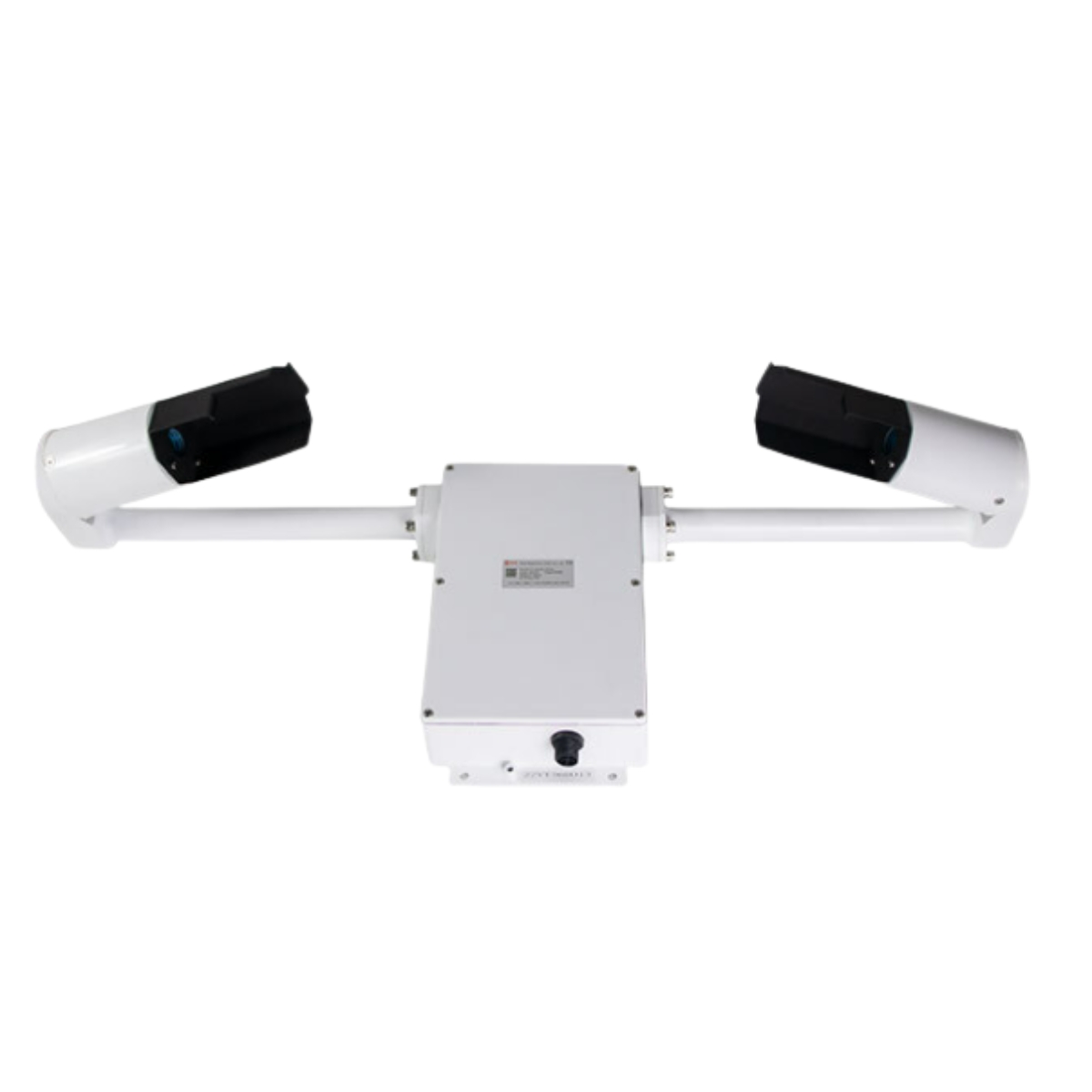

Cảm Biến Đo Tầm Nhìn Xa RK300-10

Nguyên lý đo tán xạ về phía trước và thiết kế độc đáo đảm bảo đầu ra chính xác và đáng tin cậy trong mọi điều kiện thời tiết và sẽ không bị ảnh hưởng bởi các nguồn sáng cục bộ, ngay cả ánh đèn flash. Với dải đo từ 10m đến 10km (có thể mở rộng đến 75km), cảm biến được chế tạo từ nhôm chắc chắn, phù hợp để sử dụng trong giao thông đường bộ và hàng không. Được hoàn thiện bằng lớp phủ bột chất lượng cao, cảm biến sẽ cung cấp nhiều năm dịch vụ đáng tin cậy. Hệ thống sưởi cho các cửa sổ quang học và mũ che cảm biến được cung cấp tiêu chuẩn, cho phép sử dụng trong những điều kiện khắc nghiệt nhất. Cả hai cửa sổ quang học đều được theo dõi về độ nhiễm bẩn và đầu ra tầm nhìn được tự động bù để giảm yêu cầu bảo trì.

Nguyên lý hoạt động:

– Cảm Biến Đo Tầm Nhìn Xa RK300-10 hoạt động dựa trên nguyên lý đo tán xạ ánh sáng về phía trước. Thiết bị phát ra một chùm ánh sáng hồng ngoại hoặc ánh sáng nhìn thấy và đo lượng ánh sáng bị tán xạ bởi các hạt trong khí quyển (ví dụ: sương mù, mưa, tuyết, bụi) tại một góc nhỏ về phía trước so với hướng của chùm sáng phát ra.

– Phát xạ ánh sáng: Một nguồn sáng (thường là diode laser hoặc đèn LED) phát ra một chùm ánh sáng ổn định.
– Tán xạ về phía trước: Các hạt trong khí quyển sẽ làm tán xạ một phần ánh sáng theo nhiều hướng khác nhau. Cảm biến được thiết kế để thu nhận ánh sáng bị tán xạ ở một góc nhỏ (thường từ 15° đến 45°) về phía trước.
– Thu nhận ánh sáng tán xạ: Một detector quang học có độ nhạy cao sẽ đo cường độ của ánh sáng tán xạ thu được.
– Xử lý tín hiệu: Cường độ ánh sáng tán xạ đo được tỷ lệ thuận với mật độ và kích thước của các hạt trong khí quyển, từ đó liên quan đến tầm nhìn. Bộ xử lý bên trong cảm biến sẽ chuyển đổi tín hiệu này thành giá trị tầm nhìn (ví dụ: Metres – mét hoặc Feet – feet).
– Bù trừ và hiệu chuẩn: Cảm biến được hiệu chuẩn tại nhà máy để đảm bảo độ chính xác. Hệ thống bù trừ tự động có thể được sử dụng để giảm thiểu ảnh hưởng của sự tích tụ bụi bẩn trên các cửa sổ quang học.
– Xuất dữ liệu: Giá trị tầm nhìn được xuất ra dưới dạng tín hiệu analog (ví dụ: 4-20mA) hoặc giao thức số (ví dụ: RS485).

Các tính năng và ưu điểm chính:

– Đo lường chính xác và đáng tin cậy: Nguyên lý tán xạ về phía trước ít bị ảnh hưởng bởi kích thước hạt và loại hạt so với các phương pháp tán xạ ngược.
– Hoạt động trong mọi điều kiện thời tiết: Thiết kế kín và hệ thống sưởi tùy chọn cho phép hoạt động trong sương mù, mưa, tuyết và bụi.
– Không bị ảnh hưởng bởi nguồn sáng cục bộ: Thiết kế quang học đặc biệt giúp loại bỏ nhiễu từ ánh sáng bên ngoài.
– Dải đo rộng: Có thể đo tầm nhìn từ vài mét đến hàng chục kilomet.
– Độ bền cao: Vỏ nhôm chắc chắn và lớp phủ chất lượng cao đảm bảo tuổi thọ lâu dài.
– Bảo trì thấp: Hệ thống giám sát và bù trừ ô nhiễm cửa sổ quang học giúp giảm thiểu nhu cầu bảo trì.
– Tùy chọn sưởi tiêu chuẩn: Ngăn ngừa sự hình thành băng và sương trên các cửa sổ quang học trong điều kiện lạnh.
– Ứng dụng đa dạng: Phù hợp cho giao thông đường bộ, hàng không, khí tượng học và các hệ thống giám sát môi trường khác.

– Dải đo : 10m-10km (Tiêu chuẩn), 10m-30km, 10m-75km
– Nguyên lý đo : Tán xạ về phía trước
– Độ phân giải : 1m
– Độ chính xác : ±10%
– Hiện tượng thời tiết (tùy chọn A) : Nhận diện bốn loại hình thái giáng thủy khác nhau: mưa phùn, mưa nhỏ, mưa vừa và mưa lớn
– Nhận diện các trạng thái như mưa, tuyết, sương mù nhẹ (khói), sương mù dày (khói), v.v.
– Hiện tượng thời tiết (tùy chọn B) : Bao gồm các thông số trong tùy chọn A, đồng thời có thể đo cường độ giáng thủy:
– Dải đo: 0-200mm/h
– Độ phân giải: 0.1mm (lượng mưa)
– Tốc độ cập nhật dữ liệu : 1 giây (mặc định)
– Nguồn điện : 12-24VDC
– Đầu ra : RS485, RS232
– Công suất tiêu thụ : Khoảng 1W (không sưởi); 6W MAX. (sưởi)
– Kích thước : 710250175mm (Hợp kim nhôm), 646328176mm (Thép không gỉ)
– Lắp đặt : Lắp bằng vòng kẹp
– Tuổi thọ : > 10 năm
– Nhiệt độ hoạt động : -40℃ đến +50℃ @ 0-100%RH (Không ngưng tụ)
– Khối lượng : 3kg (Hợp kim nhôm), 20kg (Thép không gỉ)
– Vật liệu vỏ : Hợp kim nhôm hoặc thép không gỉ
