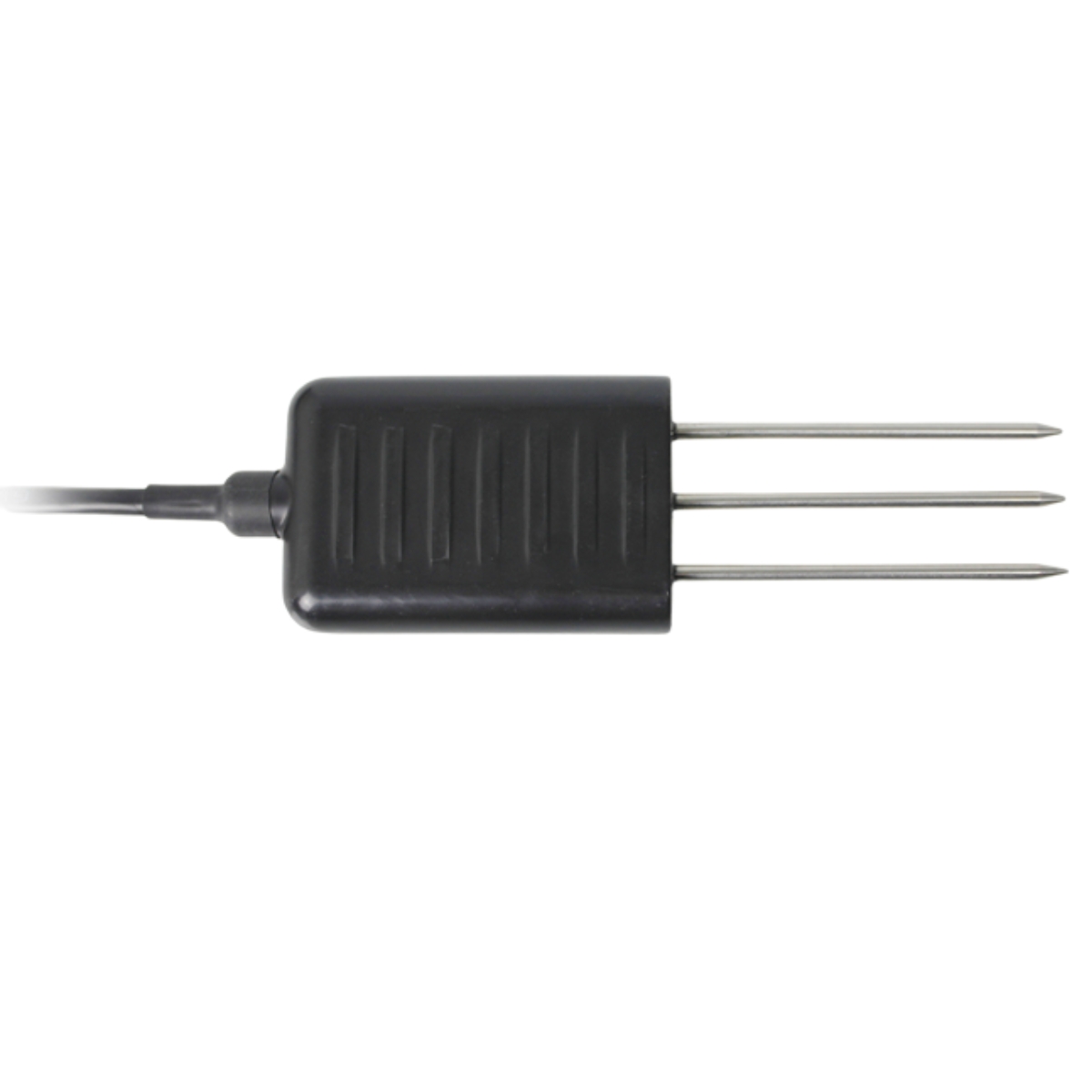

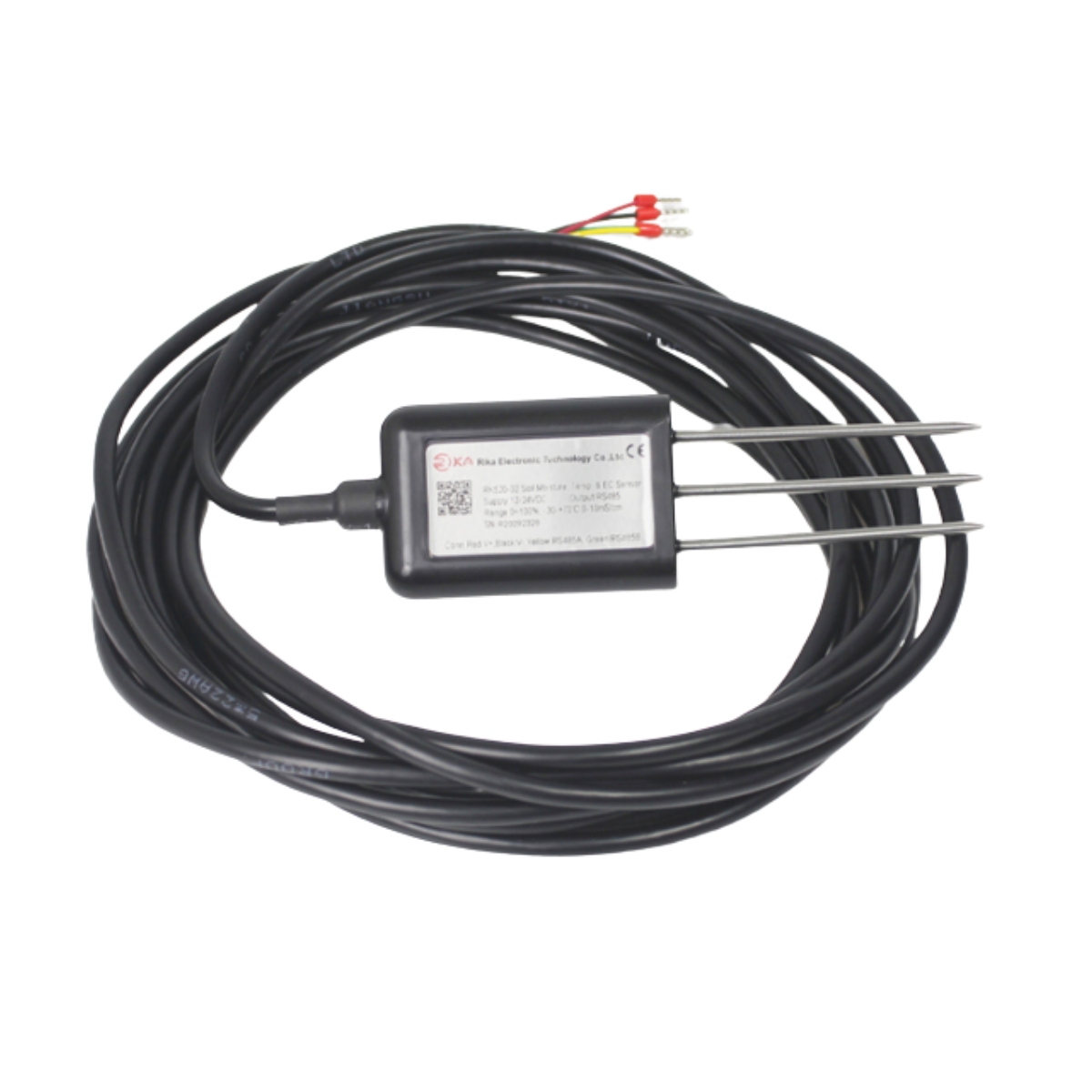

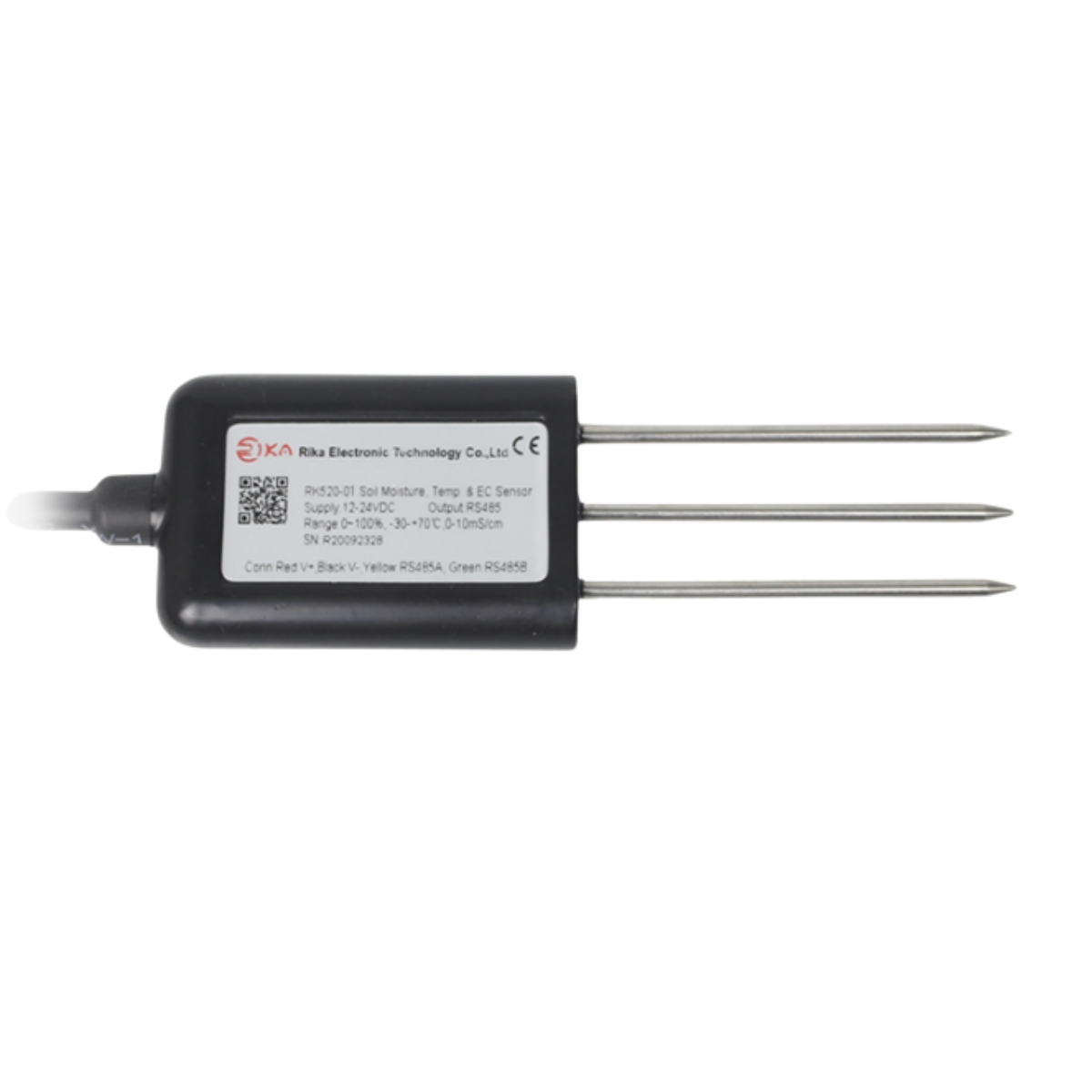

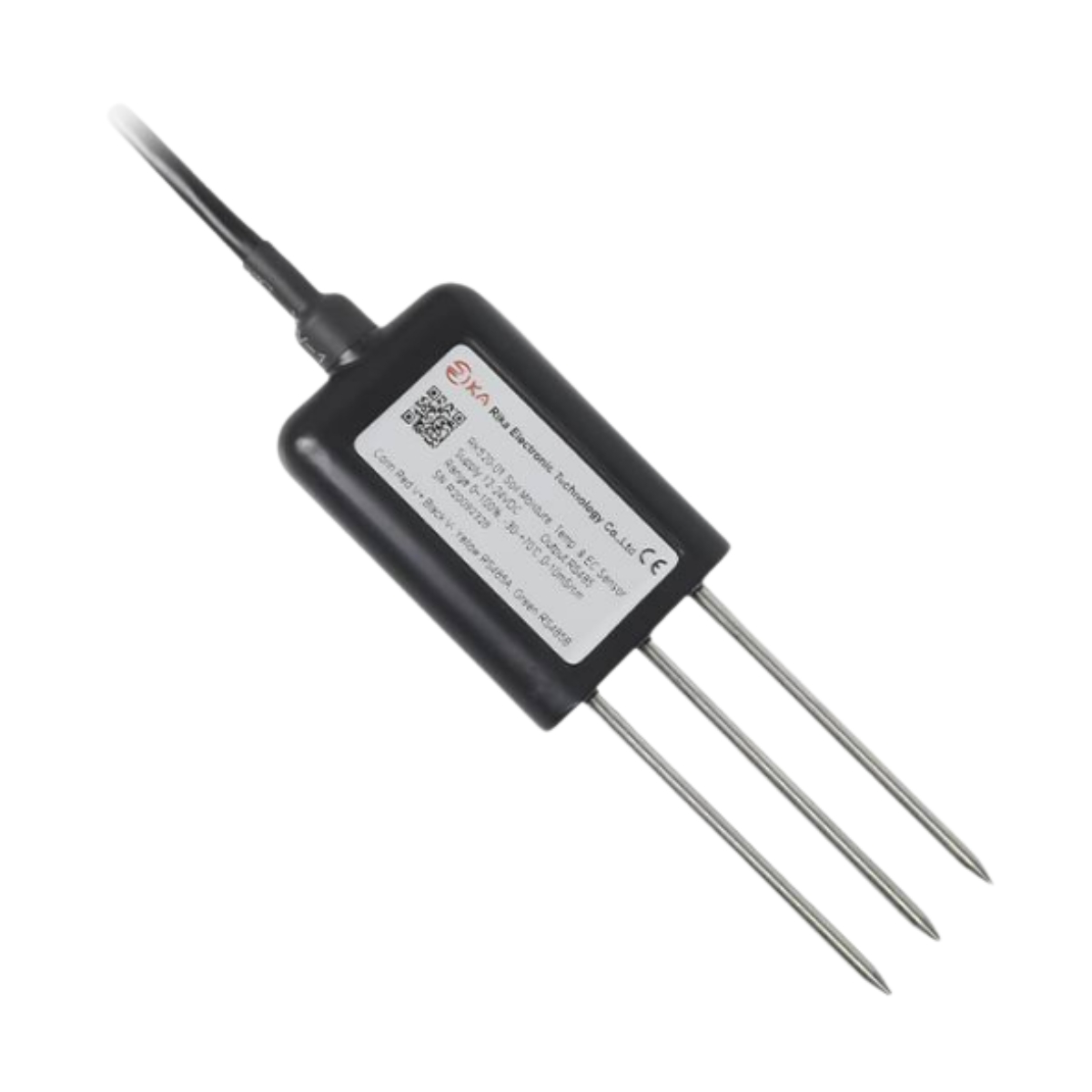

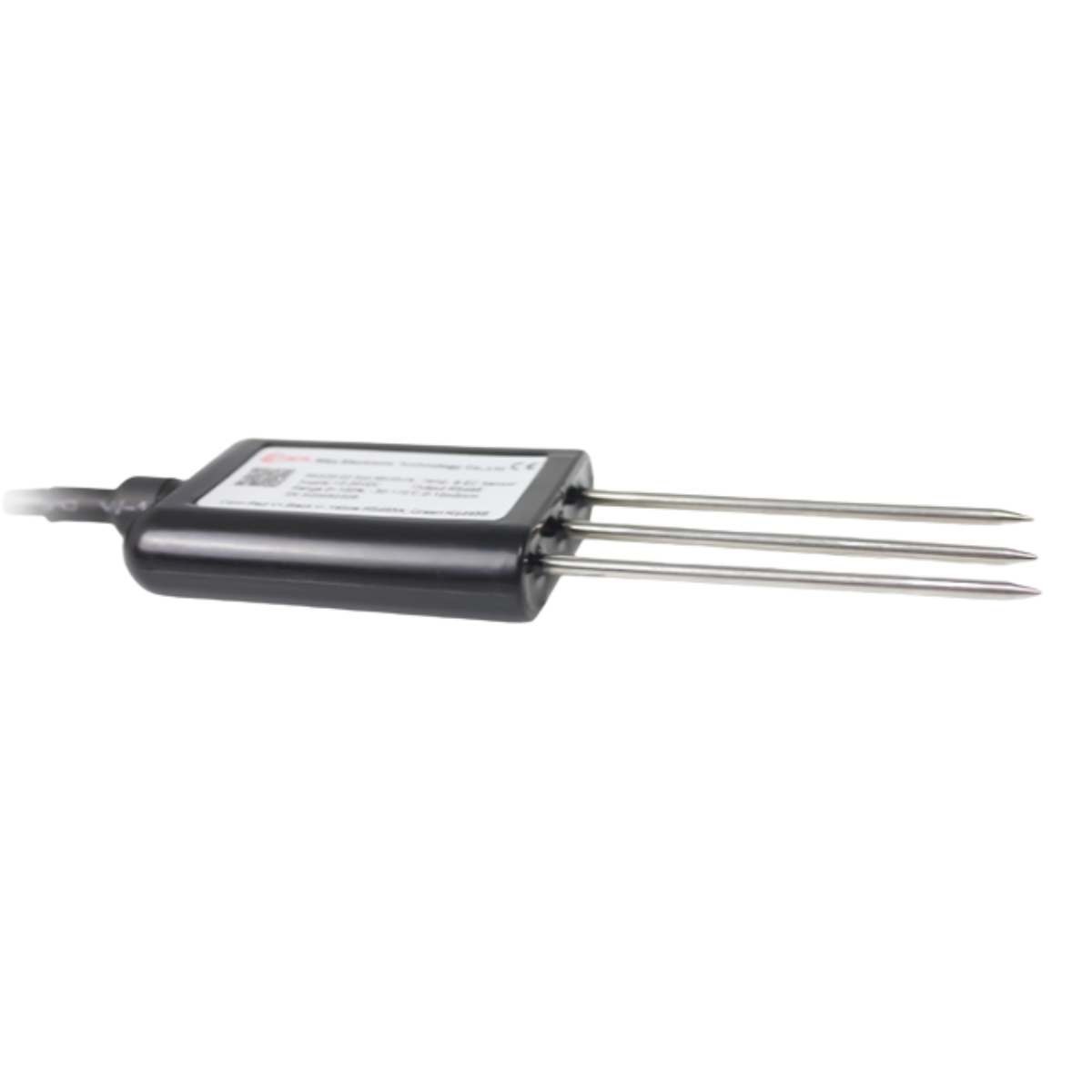

Cảm Biến Đo Nhiệt Độ & Độ Ẩm Đất RK520-01

Cảm biến Độ ẩm & Nhiệt độ Đất RK520-01 tích hợp khả năng đo độ ẩm và nhiệt độ. Đầu dò bằng thép không gỉ được cắm vào bề mặt đất hoặc các lớp đất khác nhau để kiểm tra nhanh chóng độ ẩm và nhiệt độ đất. Phần đo độ ẩm được thiết kế dựa trên nguyên lý FDR (Frequency Domain Reflectometry – Đo phản xạ miền tần số), bằng cách đo hằng số điện môi của đất để xác định hàm lượng độ ẩm thể tích của đất. Phần đo nhiệt độ sử dụng điện trở bạch kim chính xác. Sản phẩm được tích hợp mạch hiệu chuẩn độ trôi và bù nhiệt độ, có thể thích ứng với hầu hết các ứng dụng. Cảm biến độ ẩm và nhiệt độ đất có thể được chôn vĩnh viễn dưới lòng đất và kết nối với bộ ghi dữ liệu để thử nghiệm không giới hạn.

Nguyên lý hoạt động:

– Đo độ ẩm (FDR): Cảm biến tạo ra một trường điện từ tần số cao vào đất. Hằng số điện môi của đất thay đổi theo hàm lượng nước. Cảm biến đo sự thay đổi này trong trường điện từ (thường là sự thay đổi về tần số hoặc biên độ của tín hiệu phản xạ) và chuyển đổi nó thành giá trị độ ẩm thể tích của đất.
– Đo nhiệt độ (Điện trở bạch kim): Một điện trở bạch kim (Pt100 hoặc Pt1000) có điện trở thay đổi theo nhiệt độ được tích hợp trong đầu dò. Cảm biến đo điện trở của điện trở bạch kim và chuyển đổi nó thành giá trị nhiệt độ đất.
– Bù nhiệt độ và hiệu chuẩn độ trôi: Mạch bù nhiệt độ tích hợp giúp đảm bảo độ chính xác của phép đo độ ẩm trong các điều kiện nhiệt độ khác nhau. Mạch hiệu chuẩn độ trôi giúp duy trì độ ổn định của cảm biến theo thời gian.
– Xuất dữ liệu: Dữ liệu về độ ẩm và nhiệt độ đất được xuất ra dưới dạng tín hiệu analog (ví dụ: điện áp hoặc dòng điện) hoặc giao thức số (ví dụ: RS485) để kết nối với bộ ghi dữ liệu hoặc hệ thống giám sát.

Ưu điểm:

– Đo đồng thời độ ẩm và nhiệt độ: Cung cấp thông tin toàn diện về điều kiện đất.
– Nguyên lý FDR cho độ ẩm: Đo nhanh chóng, chính xác và ít bị ảnh hưởng bởi độ dẫn điện của đất.
– Điện trở bạch kim cho nhiệt độ: Đo nhiệt độ chính xác và ổn định.
– Bù nhiệt độ và hiệu chuẩn độ trôi: Đảm bảo độ tin cậy của dữ liệu theo thời gian.
– Độ bền cao: Đầu dò bằng thép không gỉ chắc chắn, có thể chôn vĩnh viễn dưới đất.
– Dễ dàng tích hợp: Tương thích với nhiều loại bộ ghi dữ liệu và hệ thống giám sát.
– Ít bảo trì: Thiết kế bền bỉ và ổn định.
– Phù hợp với nhiều loại đất: Có thể đo trong nhiều loại đất khác nhau.

Ứng dụng:

– Nông nghiệp: Theo dõi độ ẩm đất để tối ưu hóa việc tưới tiêu.
– Nghiên cứu đất: Đo độ ẩm và nhiệt độ đất trong các thí nghiệm khoa học.
– Lâm nghiệp: Theo dõi điều kiện đất trong rừng.
– Khoa học môi trường: Nghiên cứu sự tương tác giữa đất và khí quyển.
– Xây dựng: Theo dõi độ ẩm đất để đảm bảo ổn định công trình.
– Tự động hóa nông nghiệp: Tích hợp vào các hệ thống tưới tiêu thông minh.

– Độ ẩm
Dải đo : 0-100% (m³/m³)
Độ chính xác : ±3% (0-50%)
– Nhiệt độ
Dải đo : -30℃ đến +70℃
Độ chính xác : ±0.3℃
– Tín hiệu đầu ra : 4-20mA, 0-5V, 0-2V, RS485 (tùy chọn)
– Thời gian đáp ứng : < 1 giây
– Nguồn điện : 5VDC, 12-24VDC
– Vùng đo hiệu quả : Hình trụ đường kính tâm 70mm, cao 70mm
– Vỏ bảo vệ : ABS
– Kích thước : 71 * 45 * 16mm (đầu dò: 2 * Ø3 * 55mm, 1 * Ø4 * 55mm)
– Nhiệt độ hoạt động : -40℃ đến +80℃
– Cấp bảo vệ : IP68
– Nhiệt độ bảo quản : 10-60℃ @ 20%-90%RH
– Vật liệu đầu dò : Thép không gỉ 316L
