- Hãng sản xuất : RIKA
- Model : RKL-03

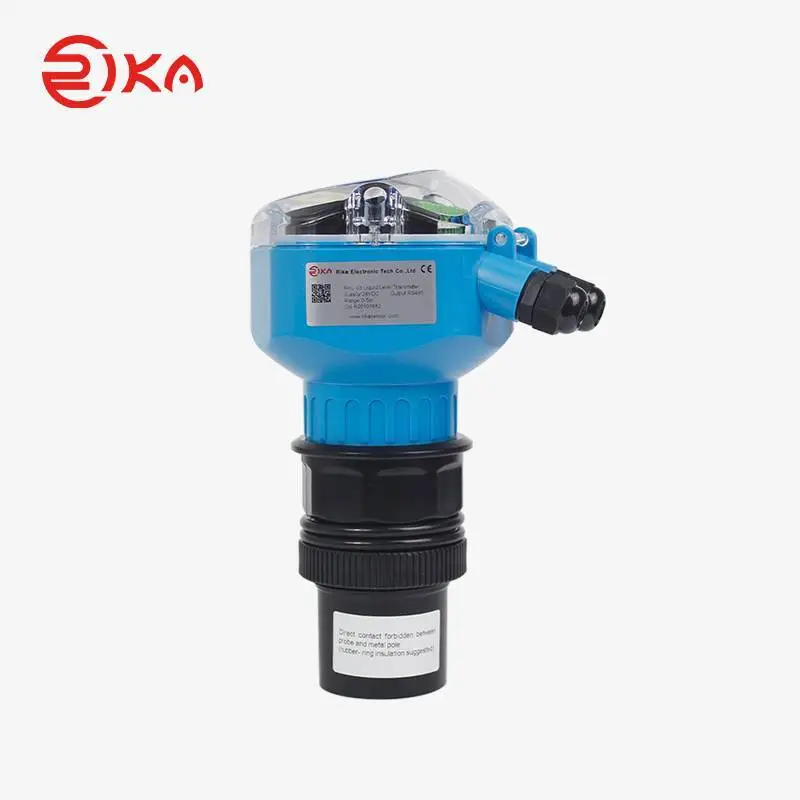

RKL-03 là thiết bị đo mức chất lỏng không tiếp xúc, có độ tin cậy cao và chi phí hợp lý, được thiết kế với mục tiêu dễ lắp đặt và yêu cầu bảo trì thấp. Thiết bị hoạt động không tiếp xúc trực tiếp với môi chất, do đó phù hợp với phần lớn các ứng dụng đo mức chất lỏng. Cảm biến xác định khoảng cách từ đầu dò đến bề mặt chất lỏng dựa trên nguyên lý thời gian bay (Time-of-Flight – TOF): thời gian giữa xung siêu âm phát ra và tín hiệu phản hồi tỷ lệ thuận với khoảng cách được đo.
Cảm biến tương thích với thiết bị ghi dữ liệu Rk600, đồng thời có thể tích hợp với các hệ thống ghi dữ liệu tiêu chuẩn khác, cho phép ứng dụng linh hoạt trong các hệ thống đo lường và giám sát mức chất lỏng.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Dải đo | 5 m, 10 m, 15 m, 20 m, 30 m |
| Tín hiệu đầu ra | 4–20 mA (2 dây), 4–20 mA (4 dây), RS485 (4 dây) |
| Nguồn cấp | 24 VDC, 220 VAC, 12 VDC (chỉ áp dụng với ngõ ra RS485) |
| Độ chính xác | 0,5% – 1% toàn dải |
| Độ phân giải | ±3 mm hoặc 0,1% FS (lấy giá trị lớn hơn) |

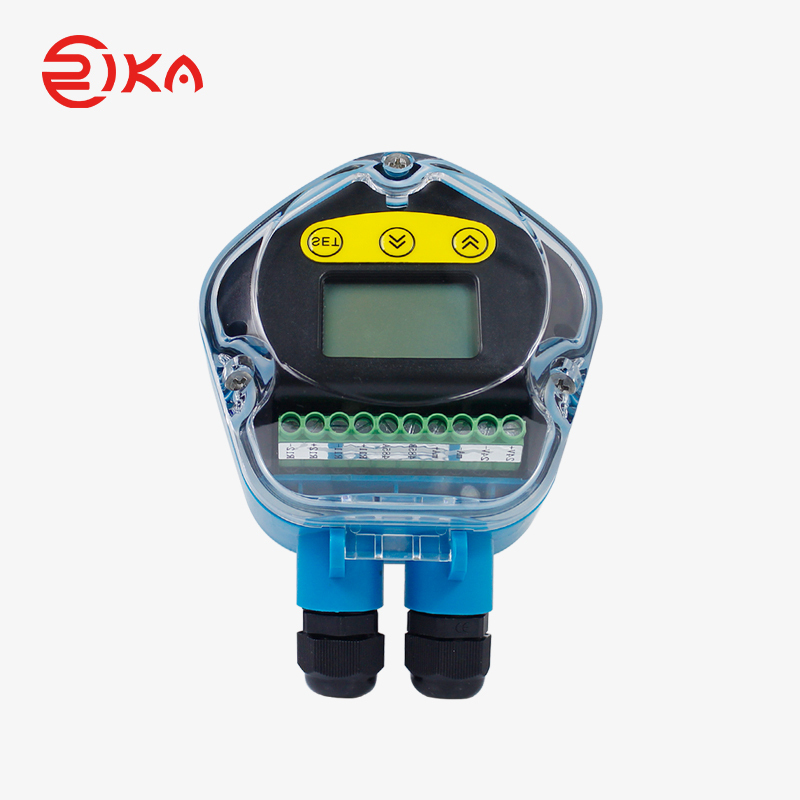

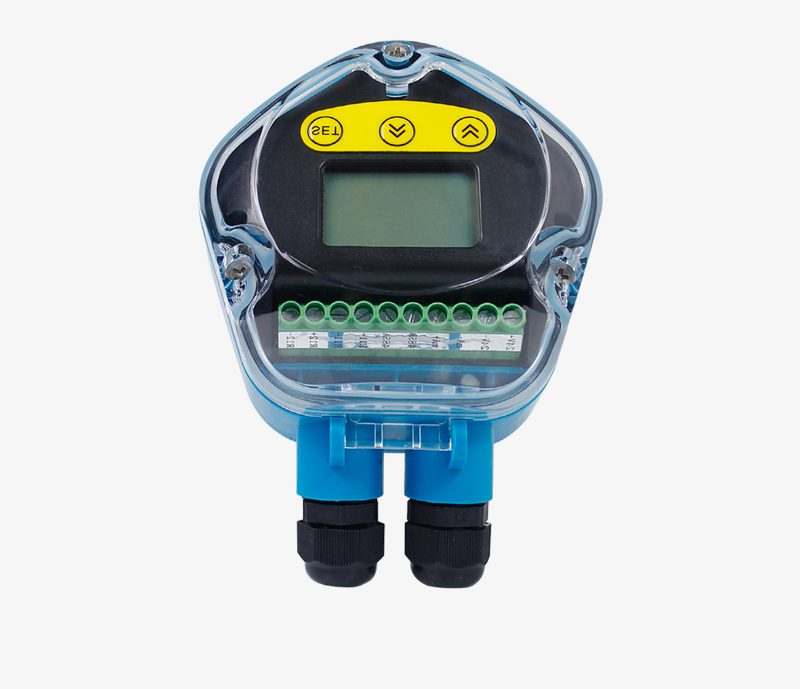

| Hiển thị | Màn hình LCD hiển thị tiếng Anh |
| Ngõ ra điều khiển | Rơ-le: AC 250V / 8A hoặc DC 30V / 5A |
| Công suất tiêu thụ | 4 dây không rơ-le: 1.9 W 4 dây có rơ-le: 3.6 W 2 dây không rơ-le: 0.48 W |
| Mức bảo vệ xâm nhập | Đầu dò: IP68 Bộ hiển thị: IP66 |
| Nhiệt độ làm việc | Đầu dò: -20°C đến +80°C Bộ hiển thị: -20°C đến +60°C |
| Vật liệu vỏ | Nhựa kỹ thuật chống lão hóa, chịu ăn mòn Vỏ nhôm đúc (chống cháy nổ) |
| Kết nối quy trình | Dải 0–10 m: ren G2 Dải 0–20 m: ren M78×2 Dải >20 m: ren M108×2 |
| Cài đặt thông số | Thiết lập điểm 0, giới hạn trên/dưới dải đo, điểm cảnh báo, độ trễ, chế độ hoạt động, thời gian phản hồi, hiệu chỉnh thông số, cài đặt truyền thông… |
| Điều kiện lưu trữ | 10°C – 50°C @ độ ẩm 20% – 90% RH |
