- Hãng sản xuất: ULTRAFLUX
- Model: Minisonic 2000

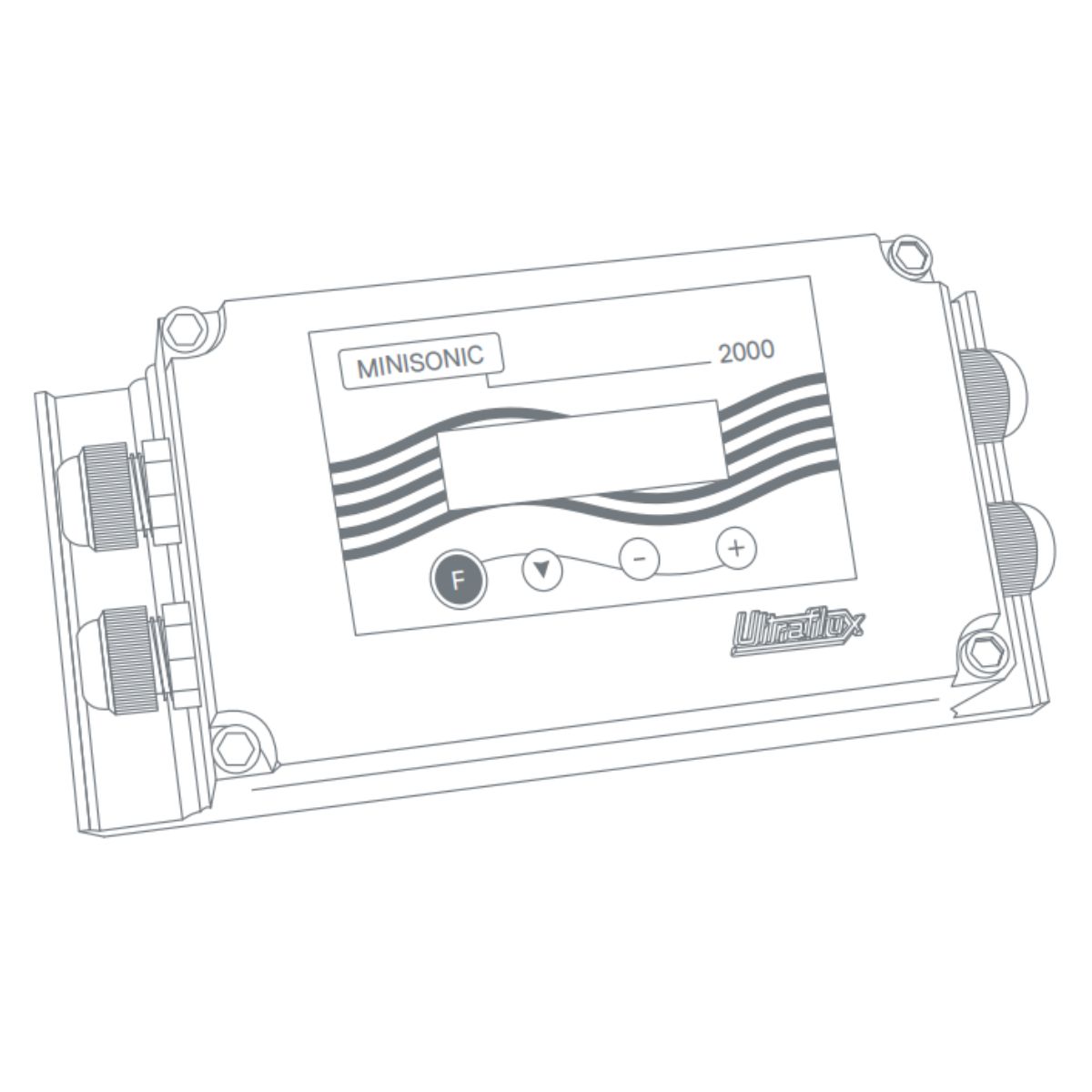

Cảm biến đo lưu lượng kế siêu âm cố định Minisonic 2000 – Máy đo lưu lượng siêu âm cố định sở hữu những ưu điểm như:
ĐƠN GIẢN
Lắp đặt nhanh chóng và dễ dàng
Vận hành trực quan
NHIỀU LỢI ÍCH
Chi phí lắp đặt thấp
Không hao mòn cơ học: bảo trì ít hoặc không cần
Tổng chi phí sở hữu (TCO) thấp so với các thiết bị đo điện từ
ĐÁNG TIN CẬY VÀ BỀN BỈ
LINH HOẠT
Trên mọi loại chất lỏng đồng nhất – ngay cả chất lỏng không dẫn điện
Tính đến các điều kiện dòng chảy không lý tưởng
Các Ứng Dụng Điển Hình
Nước uống: Đo và định lượng lưu lượng tại các nhà máy xử lý nước, đo đếm nước thô đầu vào, kiểm soát hệ thống.
Nước thải: Đo lưu lượng tại các trạm bơm, trong hệ thống, tại các cửa thu/xả, trong các công trình xử lý nước thải.
Nước thô: Đo lưu lượng trong các đường ống cứu hỏa. Giám sát hệ thống.
Thủy điện: Quan trắc ống áp lực.
Hóa chất, bao gồm chất lỏng ăn mòn: Đo lưu lượng axit, clorua.
Hydrocarbon: Đo lưu lượng trong các hệ thống phân phối nhiên liệu, đo lưu lượng trong các đường ống vận chuyển đa sản phẩm.
Nhà máy lọc dầu: Đo lưu lượng quy trình.
Thông tin sản phẩm và thông số kỹ thuật chỉ mang tính chất tham khảo và có thể thay đổi mà không cần thông báo trước
| MỤC | TIÊU CHUẨN (STANDARD) | ỐNG ĐÔI (ĐẦU DÒ TƯƠNG ĐỒNG) (DUAL PIPE – IDENTICAL PROBES) | HAI DÂY ĐO (DUAL CHORD) |
| LOẠI THIẾT BỊ | Cố định | Cố định | Cố định |
| ĐƯỜNG KÍNH TRONG CỦA ỐNG | Khoảng 8mm đến 3,200mm (tùy thuộc vào chiều dày thành ống) | ||
| ĐƯỜNG KÍNH NGOÀI CỦA ỐNG | Từ 10mm đến 3,300mm | ||
| ĐẦU VÀO/ĐẦU RA | > 2 ngõ ra dòng 4-20mA (cách ly điện 1000Ω như ngõ ra thụ động/trở kháng 150Ω như ngõ ra chủ động) <br> > 2 ngõ ra rơ le tĩnh (100V – 100mA – 10VA max) | ||
| ỨNG DỤNG | Đo lưu lượng | Đo lưu lượng trong hai ống | Đo lưu lượng với hai dây đo |
| ỐNG ĐƠN HOẶC ỐNG ĐÔI | Ống đơn | Dây đo đơn | Ống đơn |
| Dây đo đơn | Có | ||
| TƯƠNG THÍCH VỚI ĐẦU DÒ NGOÀI | Có | ||
| TÙY CHỌN, VỎ CHỐNG CHÁY NỔ |
Có sẵn Chứng nhận ATEX EEx d IIC T6 |
||
| TÙY CHỌN, LẮP RÁP RACK 19 INCH, 2U | Có sẵn | ||
| MÀN HÌNH HIỂN THỊ |
Chữ và số, có đồ họa (2 dòng x 16 ký tự) Màn hình LCD có đèn nền với tính năng trễ thời gian |
||
| THIẾT LẬP |
Nhanh chóng và đơn giản bằng phím bấm 4 chiều hoặc – thông qua phần mềm chuyên dụng đi kèm Có thể thiết lập bằng mật khẩu truy cập |
||
| HỆ ĐIỀU HÀNH | Windows để thiết lập và lưu trữ dữ liệu ứng dụng | ||
| 7 NGÔN NGỮ | Pháp • Anh • Đức • Bồ Đào Nha • Tây Ban Nha • Ý • Ba Lan | ||
| KẾT NỐI NỐI TIẾP | RS232 hoặc RS485 theo giao thức JBUS/MODBUS • Tốc độ Baud 9600 | ||
| PHỤ KIỆN (TÙY CHỌN) | 1 cáp chuyển đổi RS232 sang USB | ||
| NGUỒN CẤP CƠ BẢN | Điện áp thấp: 9-36V DC hoặc 7-25V AC (5VA) | ||
| NGUỒN CẤP TÙY CHỌN | 18-72V DC hoặc 90-230V AC (5VA) | ||
| VỎ BẢO VỆ | Hợp kim nhôm đúc và sơn epoxy • 1.5kg • 237 x 108 x 79mm | ||
| VỎ CHỐNG CHÁY NỔ | Hợp kim nhôm đúc và sơn epoxy • 6.6kg • 244 x 130 x 232mm | ||
| Cấp bảo vệ | IP67 (ngoại trừ các phiên bản lắp tủ rack 19 inch) | ||
| Dải nhiệt độ | Hoạt động từ 0°C đến 50°C (60°C theo yêu cầu) |
|
CÔNG NGHỆ THỜI GIAN TRUYỀN SÓNG SIÊU ÂM > Đo lường hai chiều liên tục PHÂN TÍCH TÍN HIỆU > Bằng điều khiển hình dạng tiếng vọng (tối ưu hóa tín hiệu âm thanh) |
HIỆU SUẤT ĐỘ CHÍNH XÁC > Đến 0.5% ĐỘ LẶP LẠI > Đến 0.1% ĐỘ TUYẾN TÍNH > Đến 0.1% ĐỘ PHÂN GIẢI THỜI GIAN > Tốt hơn 0.1 ns THỜI GIAN GIỮA CÁC LẦN TÍNH TOÁN LƯU LƯỢNG > 500 ms ĐƠN VỊ ĐO LƯỜNG > Từ lít trên giây đến mét khối trên ngày ĐO LƯỜNG THỂ TÍCH > Từ centimet đến 100 mét khối THÔNG TIN QUAN TRỌNG KHÁC > Cân nhắc các quá trình chuyển tiếp chảy tầng và chảy rối (tính toán số Reynolds) – ngoại trừ các hợp âm song song > Tự do lắp đặt đầu dò: các chế độ Z, V, N và W |
