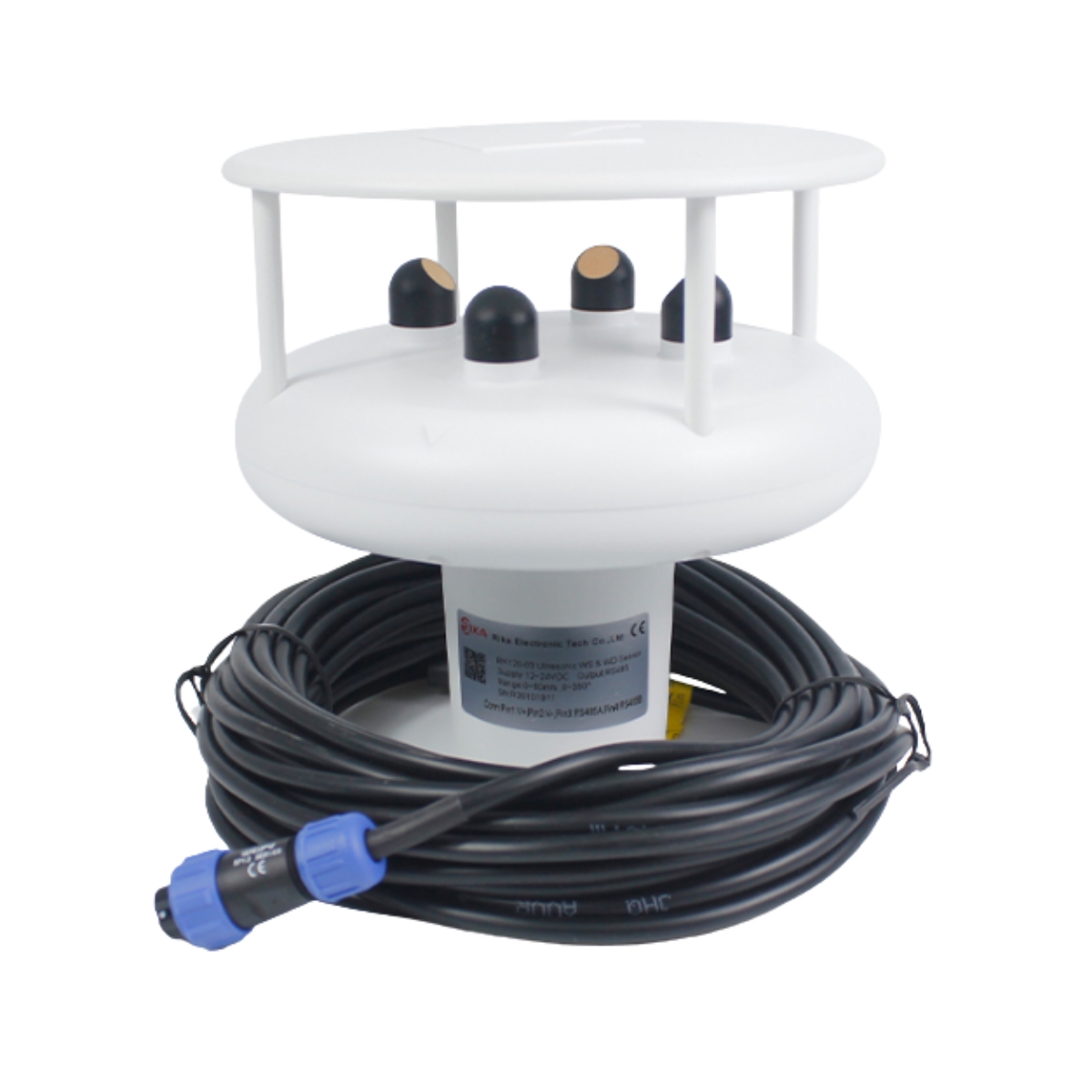

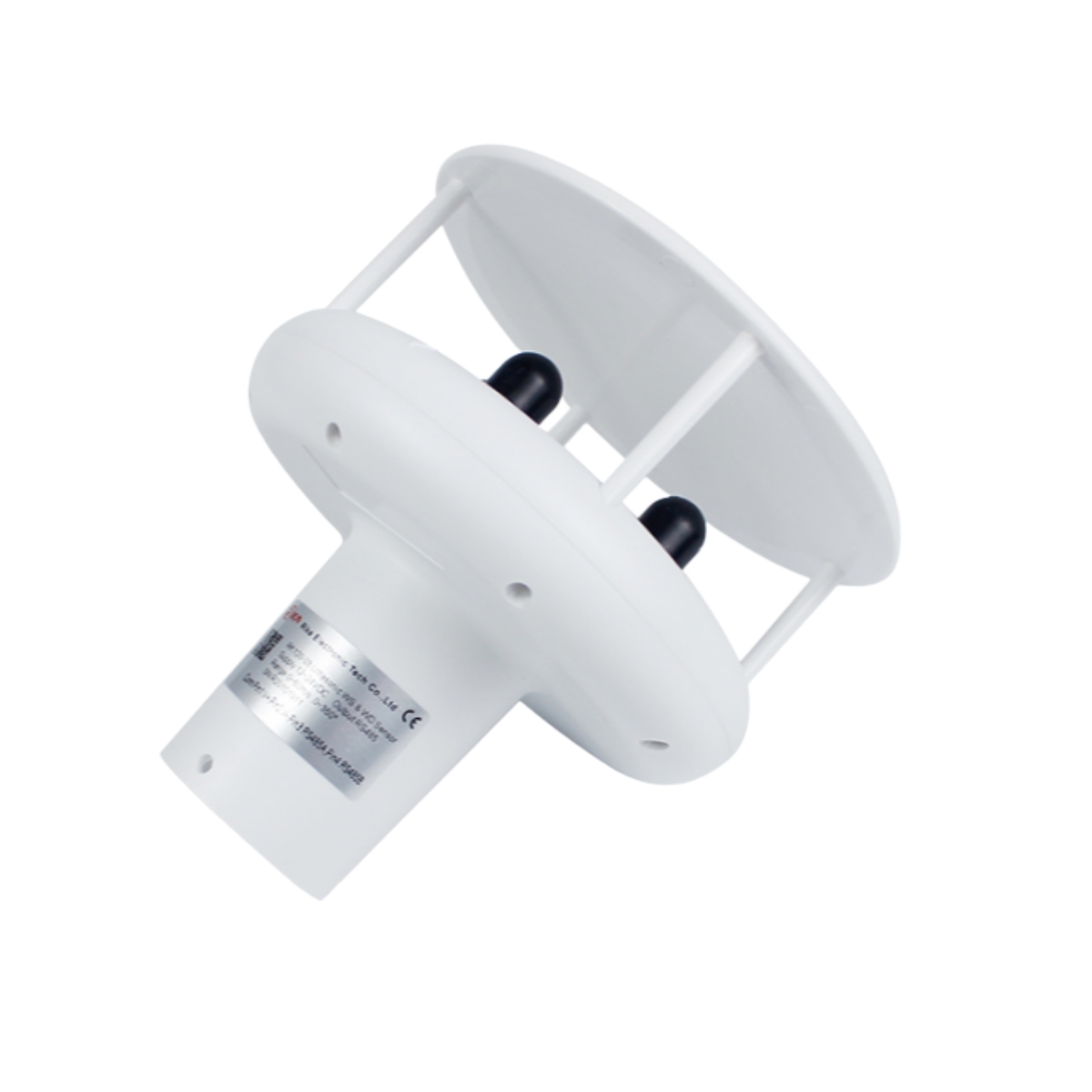

Cảm Biến Đo Gió Nguyên Lý Siêu Âm RK120-03

Cảm Biến Đo Gió Nguyên Lý Siêu Âm RK120-03 là một thiết bị dò hoàn toàn kỹ thuật số, sử dụng các cảm biến có độ chính xác cao, tích hợp cảm biến tốc độ và hướng gió siêu âm. Nó có khả năng phát hiện chính xác và nhanh chóng tốc độ và hướng gió; bộ xử lý tín hiệu tích hợp có thể xuất ra tín hiệu tương ứng theo nhu cầu của người dùng. Cảm biến có cấu trúc nhẹ và nhỏ gọn, không có bộ phận chuyển động, thiết kế cấu trúc có độ bền cao cho phép phát hiện chính xác trong điều kiện khí hậu khắc nghiệt, sử dụng các thành phần chính xác và ổn định, ít bảo trì, giao thức truyền thông mở, v.v. Nó có thể được sử dụng rộng rãi trong khí tượng học, hải dương học, môi trường, sân bay, cảng biển, phòng thí nghiệm, công nghiệp và nông nghiệp, giao thông vận tải và các lĩnh vực khác.

Nguyên lý hoạt động:

Cảm biến gió siêu âm RK120-03 sử dụng sóng siêu âm để đo tốc độ và hướng gió. Thiết bị thường có ba hoặc bốn đầu dò siêu âm được sắp xếp theo một cấu hình cụ thể. Nguyên lý đo dựa trên hiệu ứng Doppler và thời gian truyền sóng siêu âm giữa các cặp đầu dò.

– Phát và thu sóng siêu âm: Mỗi đầu dò có thể vừa phát ra vừa thu lại sóng siêu âm. Cảm biến sẽ lần lượt phát ra một xung siêu âm từ một đầu dò và đo thời gian cần thiết để xung này đến được đầu dò đối diện.
– Ảnh hưởng của gió: Vận tốc gió sẽ ảnh hưởng đến thời gian truyền sóng siêu âm. Khi gió thổi theo hướng của sóng siêu âm, thời gian truyền sẽ giảm. Ngược lại, khi gió thổi ngược hướng, thời gian truyền sẽ tăng.
– Tính toán tốc độ gió: Bằng cách đo thời gian truyền sóng siêu âm theo các hướng khác nhau giữa các cặp đầu dò, bộ xử lý bên trong cảm biến có thể tính toán vận tốc của gió theo từng hướng.
– Xác định hướng gió: Hướng gió được xác định bằng cách phân tích sự khác biệt về vận tốc gió theo các hướng khác nhau.
– Xuất dữ liệu: Dữ liệu về tốc độ và hướng gió sau đó được xuất ra dưới dạng tín hiệu analog (ví dụ: điện áp hoặc dòng điện) hoặc giao thức số (ví dụ: RS485).

Ưu điểm:

– Không có bộ phận chuyển động: Loại bỏ sự mài mòn cơ học, tăng tuổi thọ và giảm nhu cầu bảo trì.
– Độ bền cao: Chịu được điều kiện thời tiết khắc nghiệt.
– Đo lường chính xác: Cung cấp các phép đo tốc độ và hướng gió đáng tin cậy.
– Phản hồi nhanh: Có khả năng đo lường nhanh chóng các thay đổi của gió.
– Giao thức truyền thông mở: Dễ dàng tích hợp với các hệ thống khác.
– Nhẹ và nhỏ gọn: Dễ dàng lắp đặt và vận chuyển.
– Khả năng hoạt động trong môi trường khắc nghiệt: Thiết kế để hoạt động ổn định trong nhiều điều kiện khác nhau.

Ứng dụng:

– Khí tượng học: Quan trắc thời tiết, dự báo thời tiết.
– Hải dương học: Đo gió trên biển, hỗ trợ nghiên cứu hải văn.
– Môi trường: Giám sát ô nhiễm không khí, đánh giá tài nguyên gió.
– Sân bay và cảng biển: Cung cấp thông tin gió quan trọng cho hoạt động.
– Phòng thí nghiệm: Nghiên cứu khí động học.
– Công nghiệp và nông nghiệp: Kiểm soát môi trường, giám sát điều kiện làm việc.
– Giao thông vận tải: Hệ thống giao thông thông minh.

– Nguồn điện : 12-24VDC
– Công suất tiêu thụ : <1W (Không kích hoạt sưởi); <3W (Kích hoạt sưởi)
– Tín hiệu đầu ra : RS232/RS485 (Modbus/NMEA-0183), 4-20mA (chỉ dành cho tốc độ & hướng gió) tùy chọn
– Nhiệt độ hoạt động : -40℃ đến +80℃
– Cấp bảo vệ : IP66
– Công suất sưởi : Tự động bật khi nhiệt độ môi trường dưới 0℃
– La bàn điện tử : Tùy chọn
– Áp suất khí quyển : Tùy chọn
– Kích thước : Ф144 * 148mm
– Khối lượng (chưa đóng gói) : 0.8kg
– Vật liệu chính : ASA
