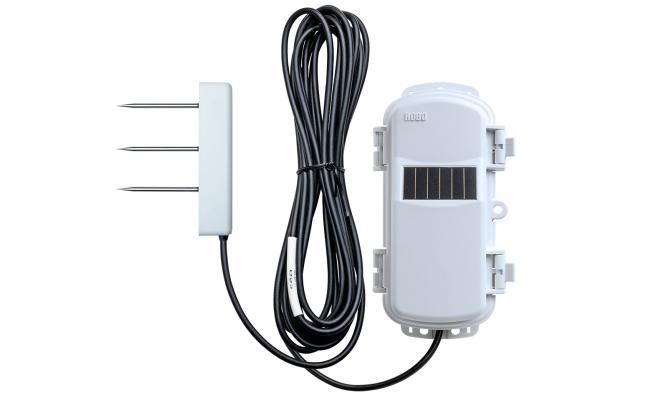

Cảm biến độ ẩm và nhiệt độ đất HOBOnet T11

Cảm biến độ ẩm và nhiệt độ đất

• Cảm biến không dây HOBOnet T11 hoạt động trong hệ thống HOBOnet, không chỉ đo độ ẩm đất (hàm lượng nước theo thể tích – VWC) với độ chính xác và độ lặp cao, mà còn đo cả nhiệt độ đất. Được thiết kế để chịu được điều kiện môi trường khắc nghiệt, cảm biến này có tuổi thọ lên đến 10 năm, cho phép triển khai lâu dài ngoài thực địa.

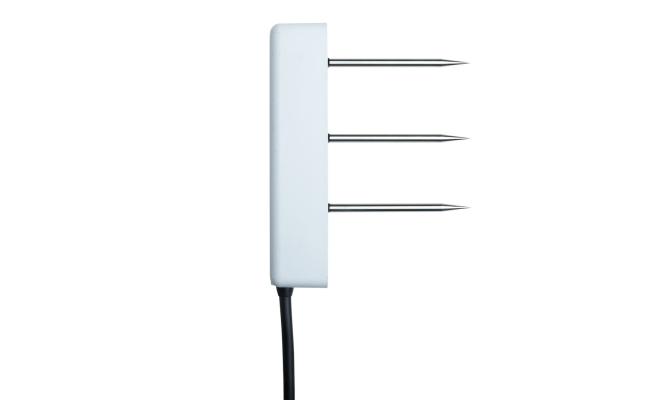

• Các đầu dò bằng thép không gỉ được mài nhọn giúp lắp đặt dễ dàng ngay cả trong đất cứng. Với thể tích ảnh hưởng lớn hơn, cảm biến cho kết quả chính xác hơn, phản ánh rõ ràng hơn trạng thái độ ẩm đất. HOBOnet T11 kế thừa hơn 20 năm nghiên cứu về độ ẩm đất và sử dụng công nghệ điện dung tần số 70 MHz độc quyền, giúp giảm thiểu ảnh hưởng của độ mặn và kết cấu đất.
• Hệ thống HOBOnet là một giải pháp mạng cảm biến không dây hiệu quả về chi phí, dễ mở rộng, dùng để giám sát điều kiện thực địa thông qua nền tảng web – thích hợp cho các ứng dụng như: quản lý cây trồng, nghiên cứu khoa học, và vận hành nhà kính. Nhờ tính năng không dây, người dùng có thể triển khai mạng cảm biến để theo dõi nhiều điểm chỉ với một hệ thống duy nhất, tránh được rủi ro từ dây cáp dài như vướng víu trong vận hành hoặc bị sét đánh.
• Các cảm biến dễ dàng kết nối vào mạng và dữ liệu được truy cập thông qua HOBOlink® – nền tảng phần mềm đám mây hiện đại của hãng Onset.
• Nên dùng kẹp hiệu chuẩn để xác minh nhanh độ chính xác của cảm biến HOBOnet T11/T12 mà không cần đem ra thực địa, không cần sấy mẫu đất – giúp đơn giản hóa việc kiểm tra định kỳ độ chính xác.

Tại sao nên chọn T11

Tính năng cảm biến:

• Đo đồng thời độ ẩm đất (VWC) và nhiệt độ đất bằng một thiết bị

• Tuổi thọ cảm biến lên tới 10 năm khi triển khai ngoài trời

• Thể tích ảnh hưởng lớn nhất (1010 mL) so với kích thước cảm biến → độ chính xác cao hơn trong đo độ ẩm

• Lắp đặt dễ dàng với đầu dò bằng thép không gỉ được mài nhọn, chống hư hại và ăn mòn

• Độ sai lệch giữa các cảm biến thấp, đảm bảo tính đồng nhất dữ liệu trong mạng lưới

Tính năng không dây:

• Công nghệ mạng lưới tự phục hồi tần số 900 MHz

• Phạm vi truyền không dây từ 450 đến 600 mét (1.500 đến 2.000 feet), hỗ trợ tối đa 5 lần chuyển tiếp tín hiệu (hops)

• Mỗi trạm HOBO RX hỗ trợ tối đa 50 cảm biến không dây hoặc 336 kênh dữ liệu

• Kết nối nhanh vào mạng không dây chỉ với một nút bấm

• Bộ nhớ tích hợp giúp tránh mất dữ liệu trong trường hợp mất kết nối

• Sử dụng pin AA sạc lại được, được cung cấp năng lượng bởi tấm pin năng lượng mặt trời tích hợp

Độ ẩm đất – Hàm lượng nước theo thể tích

• Dải đo: 0,00 đến 0,70 m³/m³ (áp dụng cho đất khoáng)

• Độ chính xác:
  • ±0,030 m³/m³ (±3%) trong khoảng nhiệt độ từ 0 đến 50°C (32 đến 122°F)
  • ±0,020 m³/m³ (±2%) nếu hiệu chuẩn theo loại đất cụ thể

• Độ phân giải: 0,001 m³/m³

• Tần số đo điện môi: 70 MHz

Nhiệt độ đất

• Dải đo: -40 đến 60°C (hoặc -40 đến 140°F)

• Độ chính xác:

  • ±1,0°C (±1,8°F) trong khoảng -40 đến 0°C

  • ±0,5°C (±0,9°F) trong khoảng 0 đến 60°C

• Độ phân giải: 0,1°C (0,18°F)

Mô-đun truyền không dây

• Dải nhiệt độ hoạt động:

  • Cảm biến: -40 đến 60°C (–40 đến 140°F)

  • Mote:

    • Dùng pin sạc: -25 đến 60°C (–13 đến 140°F)

    • Dùng pin lithium: -40 đến 70°C (–40 đến 158°F)

• Công suất phát sóng: 12,6 mW (+11 dBm), không thể điều chỉnh

• Phạm vi truyền tín hiệu:

  • 457,2 m (1.500 ft) theo đường thẳng tầm nhìn, khi lắp ở độ cao 1,8 m (6 ft)

  • 609,6 m (2.000 ft) theo đường thẳng tầm nhìn, khi lắp ở độ cao 3 m (10 ft)

• Chuẩn truyền dữ liệu không dây: IEEE 802.15.4

• Tần số hoạt động vô tuyến:

  • RXW-T11-900: 904–924 MHz

  • RXW-T11-868: 866,5 MHz

  • RXW-T11-921: 921 MHz

  • RXW-T11-922: 916–924 MHz

• Phương thức điều chế: OQPSK (Offset Quadrature Phase Shift Keying)

• Tốc độ truyền dữ liệu: Tối đa 250 kbps (không điều chỉnh được)

• Chu kỳ phát sóng (Duty Cycle): <1%

• Số cảm biến tối đa hỗ trợ: Tối đa 50 cảm biến không dây hoặc 336 kênh dữ liệu trên một trạm HOBO RX

• Tốc độ ghi dữ liệu: Từ 1 phút đến 18 giờ

• Số kênh dữ liệu: 3 kênh

• Nguồn điện / Loại pin

  • Nguồn cấp:

    • Hai pin AA NiMH 1.2V sạc lại, sạc bằng tấm pin năng lượng mặt trời tích hợp

    • Hoặc hai pin AA lithium 1.5V dùng cho điều kiện nhiệt độ từ -40 đến 70°C

  • Tuổi thọ pin:

    • Pin NiMH: 3–5 năm (trong khoảng nhiệt độ -20 đến 40°C, nếu lắp đặt hướng về phía mặt trời – xem hướng dẫn lắp đặt)

    • Pin lithium: Khoảng 1 năm (sử dụng tiêu chuẩn)

• Bộ nhớ tích hợp: 16 MB

• Vật liệu chế tạo

  • Cảm biến: Thân nhựa ASA, đổ đầy keo epoxy polyurethane, đầu dò bằng thép không gỉ

  • Cáp kết nối: Vỏ PVC, chống tia UV, chống gặm nhấm

  • Mote: Vỏ nhựa PCPBT, có vòng đệm cao su silicone

• Cấp bảo vệ môi trường: Chuẩn IP67 / NEMA 6
