Cảm biến độ ẩm đất đa tầng HOBOnet

Cảm biến độ ẩm đất đa tầng HOBOnet

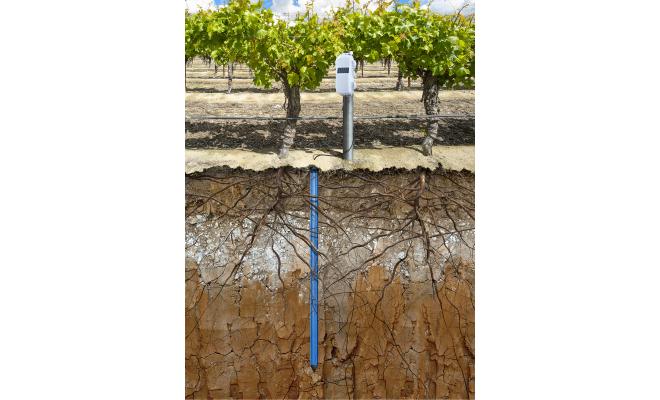

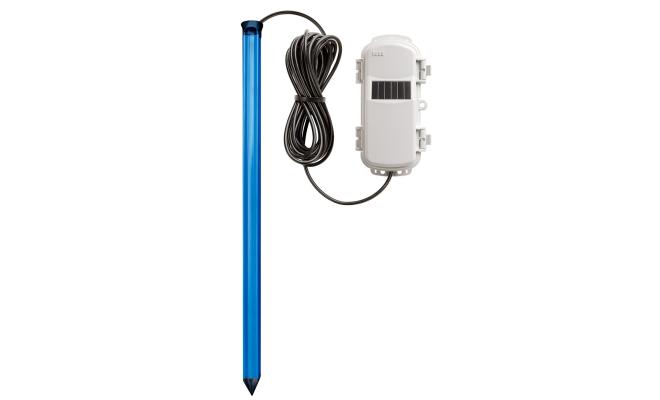

• Đây là một cảm biến không dây từng đoạt giải thưởng, hoạt động trong hệ thống HOBOnet, cho phép đo độ ẩm và nhiệt độ đất tại nhiều độ sâu chỉ với một đầu dò, giúp triển khai nhanh và đơn giản. Cảm biến có độ bền cao, được cung cấp với ba chiều dài đầu dò khác nhau, hỗ trợ đo sâu tới 90 cm (35 inch) trong đất.
• Ứng dụng công nghệ TDT5 độc quyền của GroPoint kết hợp thiết kế ăng-ten được cấp bằng sáng chế, cảm biến cho phép đo độ ẩm đất liên tục dọc theo toàn bộ chiều dài của mỗi đoạn đầu dò, tạo ra thể tích ảnh hưởng lớn nhất trên mỗi đoạn đo. Tần suất xung cao trong mỗi phép đo giúp cung cấp dữ liệu độ ẩm đất chính xác và ổn định hơn.
• Để lắp đặt nhanh và dễ dàng, khuyến nghị sử dụng thanh dẫn (pilot rod) và búa trượt chuyên dụng:

  • PILOT-ROD4 (28″) dùng cho cảm biến 3 đoạn (RXW-GP3A) và 4 đoạn (RXW-GP4A)

  • PILOT-ROD6 (40″) dùng cho cảm biến 6 đoạn (RXW-GP6A)

• HOBOnet là hệ thống cảm biến không dây linh hoạt – mở rộng dễ dàng – chi phí hiệu quả, cho phép giám sát các điều kiện thực địa qua internet, ứng dụng trong: Quản lý cây trồng; Nghiên cứu khoa học; Nhà kính và vườn ươm
• Nhờ tính năng không dây, hệ thống có thể triển khai tại nhiều vị trí cùng lúc, tránh dùng dây dài – vốn dễ vướng, gây hư hỏng hoặc ảnh hưởng do sét đánh. Cảm biến được kết nối nhanh chóng, dữ liệu truy cập trực tuyến qua nền tảng HOBOlink.

Tại sao nên chọn RXW-GPxA-xxx

Tính năng cảm biến

• Có ba tùy chọn chiều dài đầu dò:

  • 45 cm (18 in)

  • 60 cm (24 in)

  • 90 cm (35 in)

• Đo độ ẩm đất liên tục trên toàn bộ chiều dài từng đoạn đầu dò

• Đo nhiệt độ đất tại nhiều điểm theo chiều sâu

• Thể tích ảnh hưởng lớn nhất trên mỗi đoạn đo: 2 lít cho mỗi đoạn dài 15 cm

• Lọc dữ liệu nâng cao: Mỗi phép đo xử lý tới 400.000 xung điện, giúp loại bỏ giá trị nhiễu và cung cấp dữ liệu độ ẩm chính xác, lặp lại cao

• Vỏ bằng polycarbonate, bảng mạch được bịt kín bằng epoxy giúp bảo vệ linh kiện trong quá trình lắp đặt và suốt thời gian sử dụng

• Lắp đặt dễ dàng, không cần đào đất nhiều, và không cần đào đất hoàn toàn khi sử dụng thanh dẫn (pilot rod)

Tính năng không dây

• Công nghệ truyền mesh tần số dưới GHz (Sub-GHz), tự động phục hồi kết nối khi mất sóng

• Phạm vi truyền tín hiệu xa:

  • 450 đến 600 mét (1.500 đến 2.000 feet)

  • Hỗ trợ lên đến 5 lần chuyển tiếp (hops)

• Kết nối tối đa: 50 cảm biến không dây hoặc 336 kênh dữ liệu trên một trạm trung tâm HOBO RX

• Kết nối mạng HOBOnet chỉ với một nút nhấn

• Bộ nhớ trong giúp không mất dữ liệu nếu tạm thời mất kết nối

• Cấp nguồn bằng 2 pin AA có thể sạc lại nhờ tấm pin mặt trời tích hợp

Độ ẩm đất: Hàm lượng nước theo thể tích

• Dải đo: Trong đất: 0 đến 0,550 m³/m³

• Độ chính xác: ±0,020 m³/m³ (±2%) trong phần lớn các loại đất, ở điều kiện nhiệt độ từ 0°C đến 50°C (32°F đến 122°F)

• Độ phân giải: 0,001 m³/m³

Nhiệt độ đất

• Dải đo: -20°C đến 70°C (–4°F đến 158°F)

• Độ chính xác: ±0,5°C (±0,9°F)

• Độ phân giải: 0,1°C (0,18°F)

Số độ sâu đo được (độ ẩm + nhiệt độ)

• Dải nhiệt độ hoạt động:

  • Cảm biến: -20°C đến 70°C (–4°F đến 158°F)

  • Mote:

    • Với pin sạc: -25°C đến 60°C (–13°F đến 140°F)

    • Với pin lithium: -40°C đến 70°C (–40°F đến 158°F)

• Công suất phát sóng: 12,6 mW (+11 dBm), không điều chỉnh được

• Phạm vi truyền tín hiệu:

  • 457,2 m (1.500 ft) ở độ cao 1,8 m

  • 609,6 m (2.000 ft) ở độ cao 3 m (theo đường thẳng tầm nhìn)

• Chuẩn truyền dữ liệu không dây: IEEE 802.15.4

• Tần số vô tuyến (theo từng phiên bản):

  • RXW-GPxA-900: 904–924 MHz

  • RXW-GPxA-868: 866,5 MHz

  • RXW-GPxA-921: 921 MHz

  • RXW-GPxA-922: 916–924 MHz

• Phương thức điều chế: OQPSK (Offset Quadrature Phase Shift Keying)

• Tốc độ truyền dữ liệu: Tối đa 250 kbps, không thể điều chỉnh

• Chu kỳ hoạt động: <1%

• Số lượng cảm biến tối đa hỗ trợ: Tối đa 50 cảm biến không dây hoặc 336 kênh dữ liệu trên một trạm trung tâm HOBO RX

• Tốc độ ghi dữ liệu

  • Tối đa: 18 giờ

  • Khuyến nghị:

    • Tối thiểu 5 phút với pin sạc dùng năng lượng mặt trời

    • Tối thiểu 10 phút khi sử dụng pin lithium không sạc

• Số lượng kênh dữ liệu

• • Tùy chọn 1: 2 pin AA NiMH 1.2V sạc lại, cấp nguồn từ tấm pin năng lượng mặt trời tích hợp

  • Tùy chọn 2: 2 pin AA lithium 1.5V (không sạc lại), dùng trong môi trường -40 đến 70°C

  • Tuổi thọ pin:

    • NiMH sạc lại: 3–5 năm (ở -20°C đến 40°C, lắp đặt hướng về mặt trời)

    • Lithium không sạc: ~1 năm nếu ghi dữ liệu mỗi 10 phút

• Bộ nhớ: 16 MB
• Vật liệu chế tạo
  • Cảm biến: Vỏ polycarbonate, bảng mạch được đổ epoxy kín chống thấm
  • Cáp kết nối: Polyurethane – linh hoạt, chống mài mòn
  • Mote: Nhựa PCPBT và gioăng cao su silicone chống nước
• Chống chịu môi trường: Mote đạt chuẩn IP67 và NEMA 6
