Hãng sản xuất: VAISALA
Model: WXT530

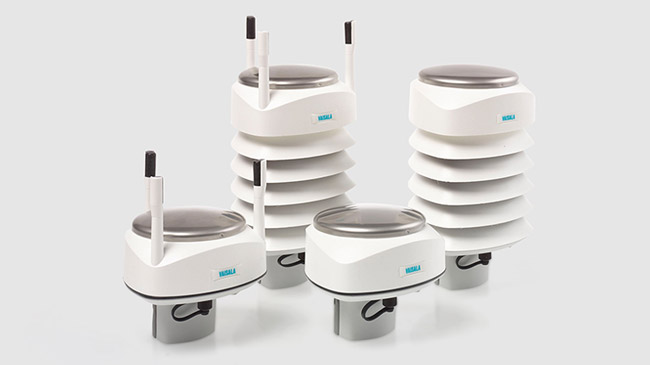

WXT530 Series là dòng cảm biến thời tiết đa thông số, tích hợp trong một thiết bị nhỏ gọn và linh hoạt các phép đo quan trọng gồm áp suất không khí, nhiệt độ, độ ẩm, lượng mưa, tốc độ gió và hướng gió. Thiết bị ứng dụng công nghệ cảm biến thể rắn, mang lại độ chính xác cao, độ bền vượt trội và khả năng vận hành ổn định, không cần bảo trì.
WXT530 hỗ trợ đa dạng chuẩn truyền thông, dải điện áp rộng, dễ dàng tích hợp vào các hệ thống quan trắc khí tượng, môi trường và công nghiệp. Với mức tiêu thụ điện năng thấp, thiết bị đặc biệt phù hợp cho các hệ thống sử dụng năng lượng mặt trời và các vị trí lắp đặt xa nguồn điện. WXT530 đáp ứng và vượt tiêu chuẩn hàng hải IEC 60945, đảm bảo độ tin cậy cao trong các điều kiện môi trường khắc nghiệt.
1. Hiệu suất đo áp suất khí quyển
| Thông số | Giá trị |
| Phạm vi quan sát | 500 … 1100 hPa |
|
Độ chính xác (đối với phần tử cảm biến) tại 600 … 1100 hPa |
±0.5 hPa ở 0 … +30 °C (+32 … +86 °F) ±1 hPa ở −52 … +60 °C (−60 … +140 °F) |
| Độ phân giải đầu ra | 0.1 hPa / 10 Pa / 0.001 bar / 0.1 mmHg / 0.01 inHg |
2. Hiệu suất đo nhiệt độ không khí
| Thông số | Giá trị |
| Phạm vi quan sát | 52 … +60 °C (60 … +140 °F) |
| Độ chính xác (đối với phần tử cảm biến) tại +20 °C (+68 °F) | ±0,3 °C (±0,54 °F) |
| Độ phân giải đầu ra | 0.1 °C (0.1 °F) |
3. Hiệu suất đo độ ẩm tương đối
| Thông số | Giá trị |
| Phạm vi quan sát | 0 … 100 %RH |
| Độ chính xác (đối với phần tử cảm biến) |
±3 %RH ở 0 … 90 %RH ±5%RH ở 90…100%RH |
| Độ phân giải đầu ra | Độ ẩm tương đối 0.1% |
4. Hiệu suất đo gió
| Thông số | Giá trị |
| Tốc độ gió | |
| Phạm vi quan sát | 0 … 60 m/s (134 mph) |
| Phạm vi báo cáo | 0 … 75 m/s (168 mph) |
| Thời gian phản hồi | 0.25 giây |
| Các biến có sẵn | Trung bình, tối đa và tối thiểu |
| Sự chính xác | Sai số ±3% ở tốc độ 10 m/s (22 mph) |
| Độ phân giải đầu ra | 0,1 m/s (km/h, mph, hải lý) |
| Hướng gió | |
| Góc phương vị | 0 … 360° |
| Thời gian phản hồi | 0.25 giây |
| Các biến có sẵn | Trung bình, tối đa và tối thiểu |
| Sự chính xác | ±3,0° ở tốc độ 10 m/s (22 mph) |
| Độ phân giải đầu ra | 1° |
| Thời gian trung bình | 1 … 3600 giây, tốc độ lấy mẫu 1, 2 hoặc 4 Hz (có thể cấu hình) |
5. Môi trường hoạt động
| Thông số | Giá trị |
| Môi trường hoạt động | Ngoài trời |
| Nhiệt độ hoạt động | 52 … +60 °C (60 … +140 °F) |
| Nhiệt độ bảo quản | 60 … +70 °C (76 … +158 °F) |
| Độ ẩm hoạt động | 0 … 100 %RH |
| Áp suất hoạt động | 500 … 1100 hPa |
| Gió 1) | 0 … 60 m/s (0 … 134 mph) |
| Xếp hạng IP |
Không kèm bộ phụ kiện lắp đặt: IP65 Bao gồm bộ phụ kiện lắp đặt: IP66 |
1) Do tần số đo được sử dụng trong các đầu dò âm thanh, nhiễu RF trong Dải tần 200 … 400 kHz có thể gây nhiễu phép đo gió.
6. Hiệu suất đo lượng mưa
| Thông số | Giá trị |
| Khu vực thu gom | 60 cm2 (9.3 in2 ) |
| Lượng mưa 1) | |
| Độ phân giải ngõ ra | 0.01 mm (0.001 inch) |
| Độ chính xác tại hiện trường đối với lượng tích lũy hàng ngày | tốt hơn 5%, phụ thuộc vào điều kiện thời tiết |
| Thời lượng | ghi nhận theo từng khoảng 10 giây mỗi khi phát hiện giọt nước |
| Độ phân giải ngõ ra theo thời lượng | 10 giây |
| Cường độ | Chạy trung bình 1 phút, bước 10 giây |
| Phạm vi quan sát cường độ |
0 … 200 mm/h (0 … 7,87 in/h) (Rộng hơn nhưng độ chính xác giảm) |
| Độ phân giải ngõ ra cường độ | 0.1 mm/giờ (0.01 inch/giờ) |
| Mưa đá 2) | |
| Độ phân giải ngõ ra | 0.1 lượt đánh/cm2 (1 lượt đánh/in2 ), 1 lượt đánh |
| Độ phân giải ngõ ra cường độ | 0.1 lượt đánh/cm2h (1 lượt đánh/in2h), 1 lượt đánh/h |
1) Tổng lượng tích lũy kể từ lần đặt lại (reset) tự động hoặc thủ công gần nhất.
2) Tổng số lần va chạm tích lũy trên bề mặt thu nhận.
7. Đầu vào và đầu ra
| Thông số | Giá trị |
| Điện áp hoạt động | 6 … 24 V DC (10 … +30 %) |
| Mức tiêu thụ điện năng trung bình |
Tối thiểu: 0,1 mA ở 12 V DC (chế độ chờ SDI-12) Điển hình: 3,5 mA ở 12 V DC (chu kỳ đo điển hình) Tối đa: 15 mA ở 6 V DC (đo liên tục tất cả các thông số) |
| Điện áp gia nhiệt |
Dòng điện một chiều (DC), dòng điện xoay chiều (AC) hoặc dòng điện xoay chiều chỉnh lưu toàn sóng. 12 … 24 V DC (10 … +30 %) 12 … 17 V ACrms (10 … +30 %) |
| Dòng điện gia nhiệt điển hình | 12V DC: 800mA, 24V DC: 400mA |
| Đầu ra kỹ thuật số | SDI-12, RS-232, RS-485, RS-422 |
| Giao thức truyền thông |
SDI-12 v1.3, Modbus RTU, ASCII (tự động và truy vấn), NMEA 0183 v3.0 với tùy chọn truy vấn |
8. Các tùy chọn đầu vào
| Thông số | Giá trị |
| Bức xạ mặt trời | 0 … 25 mV |
| Điện áp đầu vào | 0 … 2,5 V, 0 … 5 V, 0 … 10 V |
| Máy đo lượng mưa kiểu gầu lật | 0 … 100 Hz |
| Nhiệt độ (Pt1000) | 800 … 1330 Ω |
9. Các tùy chọn đầu ra
| Thông số | Giá trị |
| Tốc độ gió | 0 … 20 mA hoặc 4 … 20 mA |
| Hướng gió | 0 … 20 mA hoặc 4 … 20 mA |
10. Tuân thủ tiêu chuẩn
| Hạng mục | Tiêu chuẩn |
| Chỉ thị và quy định của EU | EMC, RoHS |
| Khả năng tương thích EMC |
EN 61326-1, môi trường công nghiệp CISPR 32 / EN 55032, Loại B |
| Môi trường |
IEC 60068‑2‑1, 2, 6, 14, 30, 31, 78 IEC 60529, VDA 621‑415 |
| Hàng hải |
IEC 60945 (Lắp đặt ngoài trời) Chứng chỉ kiểm định loại DNV GL Số hiệu: TAA00000VF |
| Dấu chứng nhận tuân thủ | CE, RCM, RoHS, RoHS Trung Quốc, UKCA |
