Tổng quan

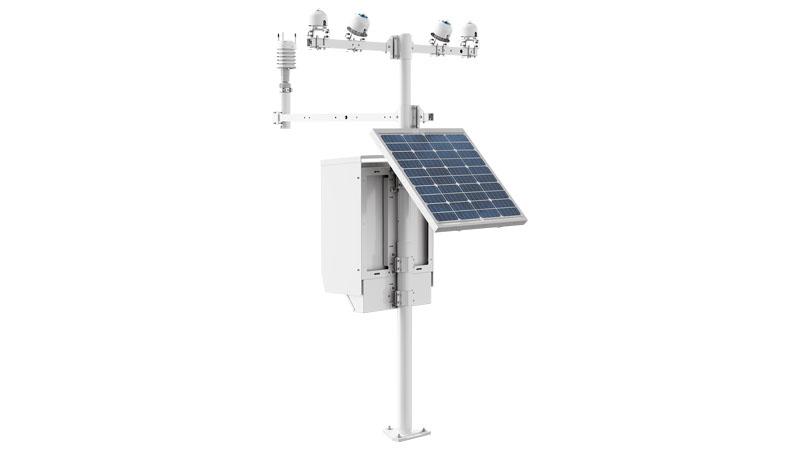

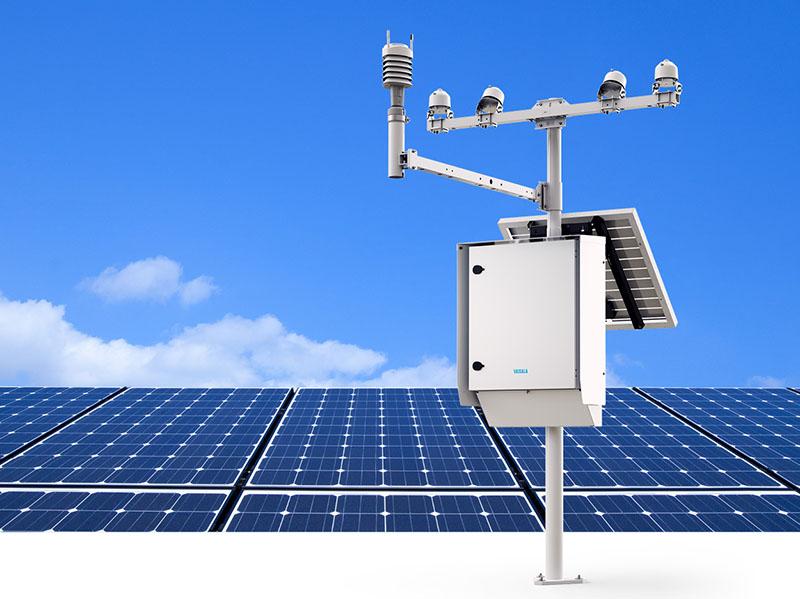

Trạm thời tiết tự động Vaisala AWS810 Solar Edition kết hợp các phép đo đáng tin cậy, thu thập dữ liệu và khả năng kết nối để tối đa hóa hiệu suất của nhà máy điện mặt trời. Đây là một giải pháp giám sát dữ liệu và truyền thông hoàn chỉnh bao gồm cảm biến, thiết bị điện tử, cột và nguồn điện.
Trạm thời tiết tự động Vaisala AWS810 Solar Edition là hệ thống thu thập dữ liệu thời tiết tự động đo lường, xử lý và lưu trữ dữ liệu thời tiết để sử dụng chuyên nghiệp. Hệ thống được tối ưu hóa cho các nhà máy điện mặt trời để thu thập dữ liệu thời tiết tại chỗ và hỗ trợ giám sát hiệu suất năng lượng mặt trời.

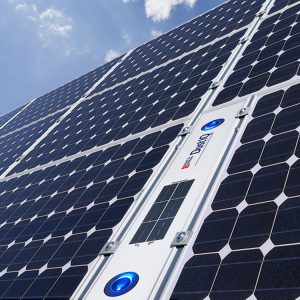

AWS810 Solar Edition cung cấp dữ liệu thời tiết về bức xạ mặt trời toàn phần, khuếch tán và phản xạ, cũng như tất cả các thông số thời tiết chính (nhiệt độ, áp suất, độ ẩm, lượng mưa, tốc độ và hướng gió). Ngoài ra, dữ liệu từ các cảm biến bụi giúp nhà máy điện mặt trời lập kế hoạch bảo trì.
DỮ LIỆU KỸ THUẬT
1. Môi trường vận hành
| Thông số |
Giá trị |
| Môi trường vận hành |
Sử dụng ngoài trời |
| Sử dụng trong môi trường ẩm ướt |
Có |
| Nhiệt độ vận hành với pin dự phòng 28 Ah hoặc không dùng pin (1) |
−40 … +60 °C (−40 … +140 °F) |
| Nhiệt độ vận hành với pin dự phòng 24 Ah (1) |
−40 … +50 °C (−40 … +122 °F) |
| Nhiệt độ lưu trữ (2) |
−60 … +70 °C (−76 … +158 °F) |
| Độ ẩm vận hành |
0 – 100 %RH |
| Cấp độ ô nhiễm |
Cấp 2 |
| Độ cao vận hành tối đa |
3000 m (xấp xỉ 9800 ft) |
Chú thích:
(1) Không bao gồm ARG314. Tham khảo tài liệu của nhà sản xuất.
(2) Không bao gồm pin dự phòng. Tham khảo tài liệu của nhà sản xuất.
2. Thông số nguồn cấp
| Thông số |
Giá trị |
| Nguồn AC (lưới điện) |
100–240 V AC, −15 % … +10 % |
| Tần số |
50–60 Hz |
| Dòng tối đa |
6.8 A (ở 100 V AC) |
| Cầu chì nguồn chính (danh định) |
10 A |
| Nguồn DC ngoài |
15–28 V DC |
| Dòng DC tối đa |
10 A |
| Tấm pin năng lượng mặt trời |
70 W (điển hình) |
| Điện áp pin mặt trời |
15–28 V DC |
| Dòng tối đa pin mặt trời |
6 A (mỗi đầu vào), 10 A tổng |
| Pin dự phòng bên trong |
12 V / 24–28 Ah (48–56 Ah với 2 pin) |
| Cấp quá áp |
Cấp II |
3. Thông số ENC652
| Thông số |
Giá trị |
| Cấp bảo vệ IP |
IP66 |
| Chuẩn UL / NEMA |
UL 50E / NEMA Type 4X |
| Tốc độ gió vận hành tối đa |
75 m/s (168 mph) |
| Góc mở cửa |
100° |
| Vật liệu |
Thép không gỉ AISI 316L, sơn trắng |
| Kích thước (chỉ vỏ) |
600 × 500 × 207 mm (23.62 × 19.68 × 8.15 in) |
| Khối lượng (không gồm pin) |
< 30 kg (66 lb) (1) |
Ghi chú:
(1) Phụ thuộc vào các tùy chọn được chọn.
4. Tùy chọn truyền thông tiêu chuẩn
| Hạng mục |
Thông tin |
| Truyền thông không dây |
LTE Cat 4 (hỗ trợ UMTS/HSPA+, GSM/GPRS/EDGE) |
| Truyền thông có dây |
RS-232, RS-485, LAN, cáp quang |
| Truyền thông Ethernet |
HTTPS, TCP socket, SFTP, FTP |
| Phần mềm thu thập dữ liệu |
Dịch vụ đám mây Vaisala (Xweather Insight) |
| Giao thức truyền thông |
Modbus TCP (SunSpec), ASCII (SMSAWS) |
| Kết nối bảo trì cục bộ |
USB-C, giao diện Web trên trình duyệt |
5. Các đại lượng đo
| Đại lượng |
| Bức xạ mặt trời toàn phần, khuếch tán, phản xạ và suất phản xạ (albedo) |
| Áp suất khí quyển, nhiệt độ không khí, độ ẩm tương đối |
| Tốc độ và hướng gió |
| Mưa / lượng mưa |
| Bụi bẩn và nhiệt độ tấm pin mặt trời |
6. Tuân thủ tiêu chuẩn
| Hạng mục |
Tiêu chuẩn |
| Chỉ thị & quy định EU |
EMC, LVD, RoHS |
| Miễn nhiễm EMC |
EN 61326-1 (môi trường công nghiệp) |
| |
FCC Part 15 B, Class B |
| |
ICES-3 / NMB-3 (Class B) |
| Phát xạ EMC |
CISPR 32 / EN 55032, Class B |
| An toàn điện |
IEC/EN/AS/UL/CSA-C22.2 61010-1 |
| An toàn laser (SFP) |
Laser Class 1 – EN 60825-1:2014 |
| Dấu chứng nhận |
CE, FCC, RCM, UKCA |
7. Tuân thủ môi trường
7.1 Điều kiện vận hành
| Thử nghiệm |
Tiêu chuẩn |
Điều kiện |
| Nhiệt độ thấp |
IEC 60068-2-1 |
−40 °C |
| Nhiệt độ cao |
IEC 60068-2-2 |
+60 °C |
| Nhiệt ẩm |
IEC 60068-2-78 |
+40 °C, 93 %RH |
| Rung (sin) |
IEC 60068-2-6 |
5–200 Hz |
| |
|
1.2 mm/s (5–12 Hz), 0.7 g (12–200 Hz) |
| Va đập |
IEC 60068-2-27 |
5 g, 11 ms, 100 xung mỗi hướng |
| Rung (ngẫu nhiên) |
IEC 60068-2-64 |
5–100 Hz |
7.2 Lưu trữ
| Thử nghiệm |
Tiêu chuẩn |
Điều kiện |
| Nhiệt độ thấp (1) |
IEC 60068-2-1 |
−60 °C |
| Nhiệt độ cao (1) |
IEC 60068-2-2 |
+70 °C |
7.3 Vận chuyển
| Thử nghiệm |
Tiêu chuẩn |
Điều kiện |
| Rung |
IEC 60068-2-64 |
5–200 Hz |
| Va đập |
IEC 60068-2-27 |
18 g, 6 ms |
| Rơi |
IEC 60068-2-31 |
Độ cao 25 cm |
8. Tương thích điện từ
| Thử nghiệm |
Tiêu chuẩn |
Điều kiện |
| Phát xạ bức xạ |
CISPR 32 / EN 55032 |
Class B, 30 MHz–6 GHz |
| Phát xạ dẫn AC |
CISPR 32 / EN 55032 |
150 kHz–30 MHz |
| Phát xạ đường truyền |
CISPR 32 / EN 55032 |
150 kHz–30 MHz |
| Phát xạ FCC |
FCC Part 15 B |
Class B |
| Dòng hài |
EN 61000-3-2 |
Bậc 0–40 |
| Miễn nhiễm ESD |
EN 61000-4-2 |
±2 kV đến ±8 kV |
| Miễn nhiễm RF |
EN 61000-4-3 |
10 V/m (80 MHz–1 GHz), 3 V/m (1–6 GHz) |
| Nhiễu xung nhanh |
EN 61000-4-4 |
±2 kV AC, ±1 kV I/O |
| Chống sét |
EN 61000-4-5 |
±1 kV (LL), ±2 kV (LG) |
| RF dẫn |
EN 61000-4-6 |
3 V rms |
| Sụt áp |
IEC 61000-4-11 |
0–70 %, 1–250 chu kỳ |
