Tổng quan

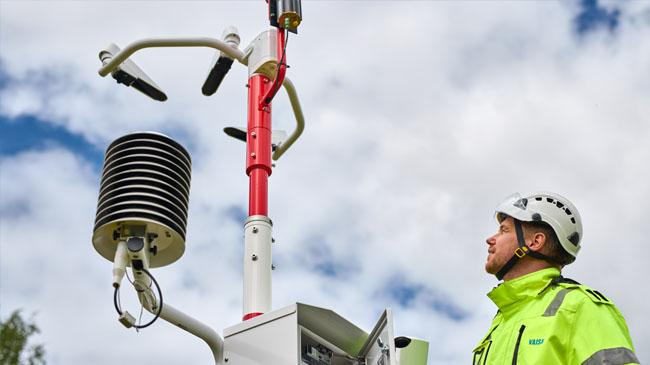

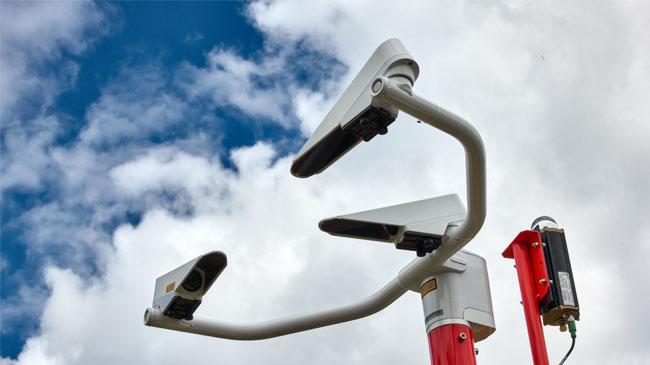

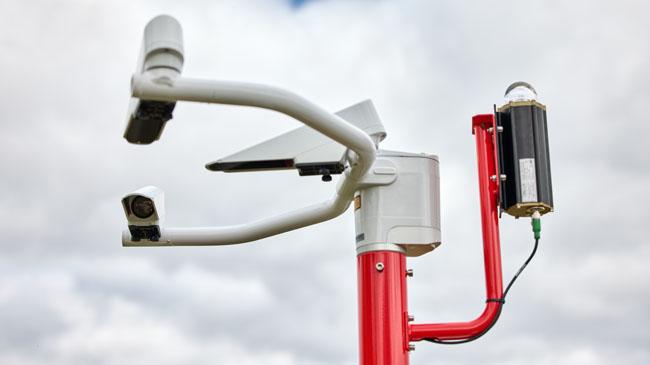

FD70 là công nghệ mạnh mẽ có khả năng thay thế nhiều cảm biến riêng lẻ như cảm biến tầm nhìn và thời tiết hiện tại, máy đo lượng mưa, máy đo kích thước hạt mưa và cảm biến mưa đóng băng. Nó cũng có thể vượt trội hơn các cảm biến đó trong việc cung cấp báo cáo tầm nhìn và lượng mưa chính xác cao trong mọi điều kiện thời tiết, cũng như độ nhạy phát hiện vượt trội và khả năng nhận diện thời tiết hiện tại đáng tin cậy.
Cảm biến FD70 được thiết kế để đáp ứng các hướng dẫn báo cáo SYNOP của WMO về lượng mưa và các loại che khuất tầm nhìn. Các cảm biến của nó nổi bật với thời gian phản hồi nhanh và độ nhạy cao nhất để phát hiện và nhận dạng chính xác từng giọt mưa. Chúng cung cấp phép đo tầm nhìn chính xác với khả năng truy xuất nguồn gốc hiệu chuẩn đã được chứng minh và phạm vi lên đến 100 km (62 dặm), đồng thời là những cảm biến đầu tiên trên thị trường có thể báo cáo đáng tin cậy đầy đủ các loại thời tiết hiện tại, bao gồm cả mưa đóng băng.
1. Dữ liệu kỹ thuật – Đo tầm nhìn (MOR)
| Thông số |
Giá trị |
| Phương pháp đo |
Đo tầm nhìn MOR |
| Dải báo cáo |
1 m – 100 km (3 ft – 62 mi) |
| Độ phân giải báo cáo |
1 m (3 ft) |
| Độ không đảm bảo trong điều kiện vận hành |
±10 % hoặc ±1 m trong dải 1 m – 10 km (±3 ft trong dải 3 ft – 6.2 mi)¹ |
| |
±20 % trong dải 10 – 100 km (6.2 – 62 mi) |
| Sai số đo |
±0.7 % |
Ghi chú:
¹ Đáp ứng ICAO Annex 3: ±50 m (164 ft) tới 600 m (1968 ft).
2. Báo cáo hiện tượng thời tiết (tùy chọn)
2.1 Nhận dạng hiện tượng thời tiết
| Nội dung |
Chi tiết |
| Các hiện tượng nhận dạng |
Mưa phùn, mưa, tuyết, tuyết hạt, tinh thể băng, mưa đá nhỏ, mưa phùn/mưa đóng băng, tuyết viên, mưa đá, sương mù/sương mù đóng băng, sương mù nhẹ, mù khô |
2.2 Mã thời tiết
| Hệ thống mã |
Tiêu chuẩn |
| SYNOP |
Bảng WMO 4680 |
| METAR |
Bảng WMO 4678 |
| NWS |
Mã NWS |
| Cường độ |
Nhẹ, trung bình, mạnh |
3. Đo lượng mưa (tùy chọn)
3.1 Cường độ mưa
| Thông số |
Giá trị |
| Độ nhạy |
Giọt đơn Ø ≥ 0.1 mm (0.004 in) |
| Dải báo cáo |
0.01 – 999.99 mm/h (0.0004 – 40 in/h) |
| Đơn vị |
Lượng nước tương đương (LWE) |
| Độ phân giải |
0.01 mm/h (0.0004 in/h) |
| Cường độ tối thiểu |
0.01 mm/h (0.0004 in/h) |
3.2 Tích lũy lượng mưa
| Thông số |
Giá trị |
| Dải báo cáo |
0 – 999.99 mm (0 – 40 in) tích lũy nước lỏng (LWA) |
| Độ phân giải & độ không đảm bảo¹ |
0.01 mm (0.0004 in), ±2.2 % |
| Dải đo chiều cao tuyết |
0 – 9999 mm (0 – 32 ft 9 in) |
| Độ phân giải chiều cao tuyết |
1 mm (0.04 in) |
Ghi chú:
¹ Được kiểm chứng trong điều kiện phòng thí nghiệm.
4. Báo cáo mưa nâng cao
| Thông số |
Giá trị |
| Phân bố kích thước / vận tốc giọt |
41 lớp kích thước, 26 lớp vận tốc |
| Dải đo kích thước / vận tốc |
Ø 0.1 – 35 mm (0.004 – 1.38 in) |
| |
0 – 10+ m/s (0 – 32.8+ ft/s) |
| Phản xạ radar |
−9.9 … 99.9 dBZ |
| Năng lượng động học |
0.000 – 999.999 J/m² × h |
5. Khả năng tương thích
| Nội dung |
Chi tiết |
| Tương thích hệ thống |
Vaisala AviMet™ |
| Tương thích ngược |
Vaisala FD12(P), FS11(P), dòng PWD |
6. Thông số cơ khí
| Thông số |
Giá trị |
| Vật liệu khối đo |
Nhôm |
| Vật liệu khối giao tiếp |
Nhôm cấp hàng hải (EN AW-5754) |
| Lớp phủ |
Phủ đa lớp chống ăn mòn môi trường |
| Kích thước khối đo |
354 × 551 × 883 mm (13.94 × 21.69 × 34.76 in) |
| Khối lượng khối đo |
Tối đa 7.5 kg (16.5 lb) |
| Kích thước khối giao tiếp (có chắn bức xạ) |
885 × 380 × 320 mm (34.84 × 14.96 × 12.60 in) |
| Khối lượng khối giao tiếp (có điện tử) |
Tối đa 25 kg (55.1 lb) |
7. Thông số đo lường
| Thông số |
Giá trị |
| Nguyên lý hoạt động |
Tán xạ thuận nhìn xuống |
| Góc tán xạ (bộ thu chính) |
42° ±0.25° |
| Góc tán xạ (bộ thu phụ) |
90° ±0.25° |
| Nguồn sáng |
Cận hồng ngoại |
| Tần số lấy mẫu |
5 MHz |
| Chu kỳ đo |
5 s |
8. Môi trường vận hành
| Thông số |
Giá trị |
| Cấp bảo vệ |
IP66 |
| Nhiệt độ vận hành |
−40 … +65 °C (−40 … +149 °F) |
| Nhiệt độ vận hành mở rộng (tùy chọn) |
−55 … +65 °C (−67 … +149 °F) |
| Nhiệt độ lưu trữ |
−55 … +65 °C (−67 … +149 °F), môi trường không ngưng tụ |
| Độ ẩm vận hành |
0 – 100 %RH |
| Tốc độ gió tối đa |
60 m/s (134 mph) |
9. Ngõ vào – ngõ ra và nguồn điện
| Thông số |
Giá trị |
| Điện áp vận hành |
Khối đo + giao tiếp: 115/230 V AC ±10 %, 50–60 Hz |
| |
100 V AC chấp nhận được (giảm công suất gia nhiệt đỉnh) |
| |
Chỉ khối đo: 10 – 50 V DC |
| Điện áp gia nhiệt |
24 V AC hoặc DC ±10 % |
| Công suất tiêu thụ (điển hình) |
182 W (đầy đủ tùy chọn) |
| Công suất khối đo |
10.0 W / 24 V |
| Công suất gia nhiệt |
120 W (60 W mỗi chụp, tối đa 2 chụp đồng thời) |
| Pin dự phòng (tùy chọn) |
12 V – 2.3 Ah |
| Ngõ vào ngoài |
Cảm biến độ ẩm & nhiệt độ HUMICAP™ HMP155 |
| |
Cảm biến độ chói nền LM21 |
| Truyền thông dữ liệu |
Ethernet 10/100 Mbps, RS-232, RS-485 |
| |
Modem đường thuê bao DXL421 |
| |
Modem radio UHF/VHF |
10. Tuân thủ tiêu chuẩn
10.1 Quy định & môi trường
| Nội dung |
Tiêu chuẩn |
| Chỉ thị EU |
EMC, LVD, RoHS |
| Thử nghiệm môi trường |
IEC 60068-2-1, 2, 6, 14, 30, 31, 52, 78 |
| |
IEC 60529, ISO 11997-1 Chu kỳ B |
| |
IEC/EN 63000 |
10.2 An toàn & tương thích điện từ
| Nội dung |
Tiêu chuẩn |
| An toàn mắt |
Thiết bị laser Class 1M theo IEC 60825-1:2014 và EN 60825-1:2014+A11:2021 |
| |
Tuân thủ 21 CFR 1040.10 & 1040.11 (ngoại trừ các sai khác theo Laser Notice No.56 – 08/05/2019) |
| An toàn điện |
IEC/EN/UL/CSA-C22.2 61010-1 |
| EMC |
IEC/EN 61326-1 (môi trường công nghiệp) |
| |
CISPR 32 / EN 55032, Class B |
