Tổng quan

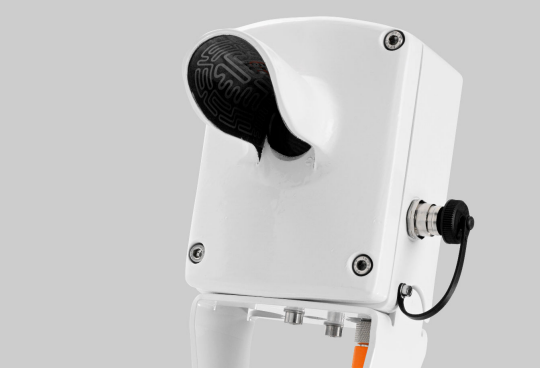

Cảm biến độ sáng nền LM21 là một máy đo quang chính xác với đáp ứng quang phổ quang học đã được kiểm chứng. Nó đo tổng lượng ánh sáng chiếu vào từ góc 6 độ để đánh giá phạm vi tầm nhìn của đèn đường băng hoặc đèn cảnh báo.
LM21 có các tính năng sau:

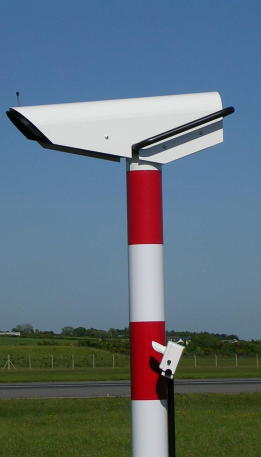

Nó tích hợp với thiết bị đo độ truyền ánh sáng Vaisala LT31 và cảm biến tán xạ phía trước Vaisala FD70 để tạo ra một hệ thống tầm nhìn đường băng (RVR) mở rộng. LM21 chỉ có thể được mua kèm với LT31 hoặc FD70; hoặc như một phụ tùng thay thế cho các nền tảng sản phẩm tương tự.
| Thông số | Giá trị |
|---|---|
| Dải đo | 2 – 40.000 cd/m² |
| Độ phân giải báo cáo trên toàn dải | 1 cd/m² |
| Chu kỳ đo | 15 s |
| Độ chính xác | ±10 % |
| Thông số | Giá trị |
|---|---|
| Đáp ứng phổ | 400 – 700 nm, đáp ứng quang thị theo tiêu chuẩn CIE |
| Bước sóng đỉnh | 553 nm ± 5 nm |
| Trường nhìn | 6° (94 % độ chói được đo) |
| Đường kính hiệu dụng thấu kính thu | 24 mm (0.94 in) |
| Thông số | Giá trị |
|---|---|
| Nhiệt độ vận hành | −55 … +65 °C (−67 … +149 °F) |
| Độ ẩm vận hành | 0 – 100 %RH |
| Thông số | Giá trị |
|---|---|
| Kết nối | Cáp nguồn/tín hiệu đi kèm |
| Nguồn cấp | 10 – 38 V DC hoặc 8 – 28 V AC, 6 W |
| Nguồn cấp gia nhiệt | 28 V AC, 50 W |
| Tín hiệu ngõ ra | RS-485 (RS-232), ngõ ra tần số |
| Bảo vệ quá áp | Đường nguồn và đường tín hiệu được bảo vệ bằng điện trở hạn dòng nối tiếp và bộ triệt xung quá độ |
| Thông số | Giá trị |
|---|---|
| Khối lượng | 1230 g (2.71 lb) |
| Chiều dài cáp | 2.3 m (7 ft 7 in) |
| Màu sắc | Trắng |
| Vỏ thiết bị | Nhôm, chống chịu thời tiết |
| Lắp đặt | Gắn bằng kẹp lên tay đỡ LM21 của LT31 hoặc tay đỡ tùy chọn của FD70 |
| Nội dung | Tiêu chuẩn |
|---|---|
| Dấu chứng nhận | CE |
| Chỉ thị & quy định EU | Chỉ thị RoHS (2011/65/EU) sửa đổi theo 2015/863 |
| Chỉ thị EMC (2014/30/EU) | |
| Khả năng miễn nhiễm EMC | IEC 61326-1, môi trường công nghiệp |
| Phát xạ EMC | CISPR 32 / EN 55032, Class B |
